3.2电机检测常用仪器仪表和测量方法

3. 2.1低压验电器（验电笔）

1.类型和结构

用于电压为500 V以下的验电器称为低压验电器。

就其形状而言，低压验电器有便以携带的笔形（被习惯称为“电笔”） 和旋凿式(外形和普通螺钉旋具完全相同)两种;按显示形式分传统的“氖 管(泡)式”和新型的电子感应数显式两大类。氖泡式根据其发光的亮度 判定电压的高低；电子感应数显式则可显示大概的电压数值，并同时具有 灵敏度高的优点，但大部分品种需要内装纽扣电池。图3-5为几种外观 示例。

2.使用方法和注意事项

(1) 绝不可用低压验电器去接触高压，否则将很危险。

在使用低压验电笔检验某部位是否有电时，手应如图3 - 6a所示 接触笔尾的金属点;千万不要如图3 - 6b所示去接触前端与电路相接触 的金属部分。

(1) 若笔身出现了裂纹，其绝缘性能将降低，不可再使用。

(2) 若笔中的电阻丢失，不可随意用另一个其他的电阻更换，否则有 可能因阻值小而加大通过使用者身体的电流(低压验电笔的电阻一般为 1〜2ΜΩ)，造成伤害。

(3) 要经常保持笔身的清洁和干燥，目的是防止其外表面污染后降 低绝缘性能。

(4) 为了确保安全，使用人员应穿好绝缘鞋，握笔的手也应保持干燥。

(5) 在正式使用之前，应在确认带电的电器线路或接线端子等位置 检验所用验电器是否正常，即接触带电部位时，应正常发光(对于电子感 应式为正常显示相关信息，下同），如图3 - 6c所示。若不进行此项试验, 在检测实际带电的线路时，则有可能因所用验电器已经损坏而不发光，认 为不带电而进行相关操作，造成触电等事故。

3.2.2 万用表

1.分类和主要功能

万用表是电机修理工作中最常用的仪表之一，有传统的指针式和现 代的数显式两大类。虽然后者在很多方面优于前者，例如准确度可达到1 级以上(指针式测量直流电时为2. 5级，测量交流电时为5. 0级），除可测 量电压、直流电流和电阻之外，还可测量温度、电容量、频率，以及判定三 相电源的相序等，但在某些需要观察连续变化过程的场合，指针式表的作 用还是不可代替的。

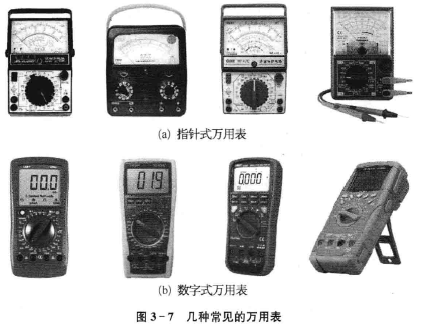

虽然万用表的品种极多(图3 - 7是几种示例），但其功能和使用方法 却大体相同。常用万用表都具有以下4项主要功能：

测量导体的直流电阻。一般最小分度为〇. 2 Ω，最大量程(可读

值)在5 ΜΩ以内。

(1) 测量交流电压。一般最大量程为500 V，有的可达到1 500 V或 2 000 V 等。

(2) 测量直流电压。量程同交流电压。

(3) 测量直流电流。一般最大量程在2. 5 A以下。

2.使用万用表的通用注意事项

(1) 应根据被测量的类型(是电压还是电阻)来选择表的功能键或旋 钮位置。

(2) 根据被测量的大小来选择量程。选择原则是使被测量在使用量 程的25%〜95%之间（指针式万用表测量电阻除外，下同），最好在 75%〜95%之间，其目的是保证测量的准确度。如果事先无法知道被测 量的大小，则应先选择较大的量程，待实际测量后再根据情况改变为合适 的量程。但要注意，改换量程时要事先脱离测量状态，即不可在测量当中 转换量程旋钮或按键，否则将有可能烧坏转换元件和电路。

(3) 在测量之前，要看指针是否在零位线上，若不在，则应通过旋转 调整螺钉将其调整到零位线上。

(4) 要检查表笔和引接线的绝缘情况，如发现有破损情况应进行加 强绝缘处理或更换新品。其目的是防止触电事故的发生。

(5) 要检查表笔和插座等连接部位的接触情况，如发现有接触不良 的现象时，应事先进行处理。其目的是防止因接触不良、电阻较大而造成 测量数值的不稳定和较大误差。

(6) 测量较高的交流电压时，应戴手套、穿绝缘鞋。注意防止对地或 相间短路。

3. 指针式万用表的结构和元件用途

常见的指针式万用表主要结构如图3-8a所示。其部件名称和功能 如下：

1) 插孔

一般有“ + ”、“一”（或“ 有的表用符号“COM”表示，称为“公共

端”)两个。测量电阻时，“+”端与表内的电池负极相接广一”端与表内的

电池正极相接。如图3-8b所示。其他插孔有专用的高电压、大电流插 孔，以及测量晶体三极管性能数据的专用插孔等。

2) 表笔

一般为红、黑两种颜色各一只。红色的与“十”端口相接；黑色的与 “一”(或“ * ”、“COM”)端□相接。使用时应特别注意避免插接松动造成 接触不良和绝缘破损造成触电事故。

3) 刻度盘

指针式万用表的刻度盘具有多条刻度线，如图3 - 8c所示。最上面 的一条是电阻刻度线，其零位在右边;从上数第2条为直流（DC)电压和 电流及交流(AC)电压刻度线，其零位均在左边，应注意所标注的数字有 多种，应按选用的量程选择其中的一种，选择的原则是便于尽快地得出实 际数值，例如测量220 V左右的交流电压时，量程确定为250 V，则所得读 数则为实际测量值，选择其他的数据则需要换算。图3-8c左图电阻与 电压电流刻度线之间的黑色宽线条实际为一个镜面，其用途是在读表时 帮助确定视线的准确方向，即当在镜子里看不到表针的影子时视线的方 向最正确，此时看到的指针指示值也就最准确。

4) 机械调零螺钉

用于将指针调整到零位（刻度线最左边的〇刻度线位置）。调整时， 仪表应按规定位置放置，一般为水平状态。

5) 项目及量程旋钮

首先是用于确定测量项目，其次是选择被确定项目中的量程。拨动 时，应注意确认到位(可通过手感和发出的声响来确定）。

6) 电阻调零旋钮

在选定测量电阻并设定量程之后，用于将指针调整到电阻的零位（电 阻刻度线最右边的〇刻度线位置)。

3. 指针式万用表的使用方法

下面以图3 -8a所示的指针式万用表为例，介绍它的4个主要功能的 使用方法(使用前的检查工作见前面第2项内容)。

1) 测量电阻

先选择好电阻挡的适当量程。和测量其他电量不同的做法有：除在 使用之前要对表针进行调零外，在选择好电阻挡的适当量程后，还要对表 针进行“电阻调零”,并且每次设置量程之后都要进行一次,并且必须达到 要求后才能进行测量，否则将造成较大的误差。

电阻调零的方法是：将两表笔短路，此时表针将很快摆到Ο Ω附 近，若正好在0Ω线上，则可进行测量，否则要通过旋动电阻调零旋钮 使其指到0Ω线上，如图3-9a所示。调整要迅速，时间过长将耗费较 多的表内电池能量。若表针始终在Ο Ω线的左侧（有数字的一侧），则 说明表内的电池电压已较低，不能满足要求，要更换新电池后再进行 上述调整。

调整好零位后进行测量。应注意表笔和电阻引线要接触良好。如图 3 _9b所示，读数为46 Ω，量程倍数为X 100,则所测电阻值为100 X 46 Ω=4 600 Ω=4. 6k fl。

在测量时，表笔与被测电阻的接触一定要良好，以减小接触电阻对测 量值的影响。当被测电阻数值较大时(指1 kn以上），两只手不要同时接 触被测电阻的两极(两条引出线）。因为这样将会使得到的测量值小于被 测电阻的实际值，被测电阻值越大，误差越多。

1) 测量直流电压

用仪表测量直流电压时，要与被测元件并联；黑色笔与被测元件与 电源的负极端相连的一端相接，红色笔与被测元件与电源的正极端相连 的一端相接。这样表针才会向有读数的方向（向右）摆动，否则表针将 反转。

2) 测量直流电流

要将仪表串联在被测电路中，所以在测量之前要将被测电路断开并

接人仪表，黑色笔与直流电源的负极端相接，红色笔与被直流电源的正极 牺相接。

3) 测量交流电压

测量接线方式与测量直流电压的相同，只是不必考虑接线的极性 问题。 ‘

3. 2. 3钳形电流表

1. 类型和功能.

交流钳形电流表(简称钳形表)是检测运行中交流电路电流最常用的 一种仪表，因为在测量时不用断开被测量电路，所以使用起来很方便。

老式的钳形表只有测量交流电流和电压两种功能，新式的钳形表 有指针式和数字式两大类，同时具有测量交、直流电压和电流，电阻， 甚至于包括温度、电容量、频率、三相交流电源的相序等多种功能。市 场上出售的钳形表种类很多，功能也不尽相同，图3-10是几种钳形 表的外形。

1. 使用方法和注意事项

(1) 在使用钳形电流表时，要特别注意安全问题，握表的手要戴手 套。虽然仪表具有较高的绝缘性能(安全等级为Π类）,但为了确保安全， 仍要坚持不可测量无绝缘导线的电流;另外，要注意在测量操作过程中防 止造成带电元件对地或相间短路。

(2) 测量时，导线应尽可能地处于钳口的中心位置。

(3) 钳口内只能允许有一相的导线，含有一相双芯(一条相线和一条 中性线）、两相双芯(两条相线）和三相三芯或三相四芯（其中一条为中性 线）的同轴电缆线中的电流不能使用钳形电流表进行测量。这是因为此

时钳形电流表钳口所包围的电流和为零。

(4) 当测量一相双芯或三相三芯电缆线时，若将所有的导线同时放 人钳口内，则仪表显示的数值将是泄漏电流值，如图3 - 11所示，图3 - 12 是几种测量泄漏电流的专用表。

(1) 当三条相线可分开时，若将其中两条相线同时放人钳口内，则仪 表显示的数值将是第三相的电流值，如图3 - 13所示。

(2) 当被测量的数值很小时，为了提高测量精度，可将被测量的载 流导线在钳口铁心上绕几圈（通过钳口一次则计为一圈 >，此时仪表显示 的数值将扩大为所绕圈数的倍数（例如绕1圈，扩大1倍;绕2圈，则扩 大2倍）。将仪表显示的数值除以圈数则为实际电流值，例如图3-14 所显示的实例，电源线只穿过钳形表铁心一次时，仪表显示值为0. 5 A; 导线通过铁心孔的次数N =5次时，显示值则为2. 5 A，即线路实际电 流 ii =2. 5 A/5 = 0. 5 A。

(7 )普通数字钳形电流表不能测量交流变频器的输出电压和电流， 特别是电压，几乎不能显示稳定的数值。这是因为交流变频器的输出电 压是几千甚至几万赫兹的调制方波形式的，而普通数字钳形电流表仅能 测量工频左右的正弦波的有效值。

(1) 普通钳形电流表也不适合测量频率较小的电流（例如绕线转子 异步电动机的转子电流等）。

1. 2. 4 绝缘电阻表

1. 类型

绝缘电阻表用于测量电气元件的绝缘电阻数值.其显示数值单位为 兆欧(ΜΩ),所以习惯称为“兆欧表”。传统的兆欧表为指针式，发电用内 装的手摇式发电机，所以俗称为“摇表”，测量绝缘电阻时也经常称作“摇 绝缘”。新型的绝缘电阻表利用内部的电子线路产生所需的电压。显示 方式有指针式和数字式两种外形图。图3 - 15给出了部分产品外形。

在测量时，需要输出一个规定的电压数值，该数值称为绝缘电阻表的 额定电压•它是表征此类仪表规格的依据，例如额定电压为500 V的则称

为“500 V兆欧表”。常用的兆欧表的规格有250 V、500 V、1 000 V和 2 500 V等四种。手摇发电式的兆欧表是一个仪表只具备一种电压规格。 电子式则一般同时具备几个电压规格，通过转换开关或按钮进行设定。 应根据被测元件的额定电压来选择兆欧表的规格。

1. 使用方法

为防止仪表的两条引线接触部位存在绝缘损伤造成对测量的影响， 应使用单独的两条绝缘引线。在测量前，要进行开路和短路检查,具体做 法是：将两条绝缘引线分开成开路状态，摇动发电机或按下电源开关，正 常时，仪表指示应为无穷大(表盘上的符号为“〇〇”）;将两条绝缘引线点接 短路.正常时,仪表指示应为0。

绝缘电阻表常用的两个接线端子分别为L和E。在测量时，其L一 端应与被测元件(例如电机绕组）相接.E端应与地(例如电机外壳)相接。 仪表还有一个标有“G”符号的接线端子.是在测量电缆等电器元件绝缘电 阻时，为了防止外层因污秽等原因造成电流泄漏影响测量结果而使用的 一个端子。

对手摇式表，测量时的手摇转速为每分钟120转，摇动的转速应尽可 能均匀。待表针稳定到一个位置后，再读数确定测量结果，一般情况应摇 动1 min左右。如图3-16所示。

测量之后，用导体对被测元件（例如绕组）与机壳之间放电后拆下引 接线。直接拆线有可能被储存的电荷电击。

1. 2.5用示灯和漏电保护开关法检查电机的绝缘情况

当手头没有兆欧表时，可采用示灯法检查绕组的绝缘情况。灯泡可用25〜40 W、220 V的白炽灯，灯泡通过一个开关接交流220 V单相电源 的相线(火线），电源的中性线(零线)接机壳，如图3 - 17所示。操作时应 注意防止触电，试验人员应穿戴好绝缘鞋等劳保用具。应注意，此时需要 将电机放在与地绝缘的地方，例如放在胶皮或干燥的木板上。

通电后，灯泡不亮说明绝缘良好;微亮说明绝缘已较差;亮度达到正 常状态时则说明绝缘已经完全失效，即已出现了短路点。

也可以将电机直接放在地上，为了加强其外壳与大地的连接，可用导 线将其接地端子与附近的接地线连接。电机的三相绕组串联或并联，也 可按正常运行连接的方法。用一个单相漏电保护开关输出端相线连接一 个灯泡后接绕组的一端，漏电保护开关输出端零线连接绕组的另一端。 如图3 - 18所示。开关闭

合后，若不跳闲，灯泡有一定亮度，说明绝缘良好;若跳闸，则绝缘已出现损伤,或者说已有对地漏电故障。

3. 2.6匝间耐冲击电压试验仪

1. 仪器的种类及相关要求

用于对绕组进行匝间耐冲击电压试验所用仪器简称为“匝间仪”。其 规格按输出最高电压(峰值)划分，常用的（kV)有3、5(6)、10、12、30、35、

45等多种。应按试验电压的高低和电机额定容量来选择仪器的规格。

尽管不同类型的电机和不同形式的绕组各有自己的试验方法标准， 但

其试验工作原理是基本相同的。

试验时，仪器给两个绕组轮换着加相同波形和峰值的直流冲击电压， 并由示波器在其屏幕同一坐标系上显示这两个绕组的振荡衰减放电波形 曲线。若这两个绕组的电磁参数（匝数、直流电阻、形状、磁路参数、电容 量等)完全相同，则其振荡衰减放电波形曲线在幅值和振荡周期上都会完 全相同，从而在屏幕上完全重合，即只看到一条曲线;若这两个绕组的电 磁参数不完全相同（如匝数不相等、磁路磁阻不相等、电阻不相同等），则 其振荡衰减放电波形曲线就会有差异(或频率不同，或幅值不同），从而在 屏幕上不完全重合，即可看到两条不同的曲线。由上述理论可以看出，这 种试验属于对比试验。

2.使用方法和注意事项’

GB/T 22719. 1—2008《交流低压电机散嵌绕组匝间绝缘第1部分: 试验方法》规定了额定电压为1 140 V及以下的中小型三相和单相交流电

机散嵌绕组匝间绝缘试验方法。

1) 使用前的检查与调试

为确保试验的准确可靠，仪器在使用前应进行必要的检查与调试。

(1) 引出线绝缘应无破损，与仪器连接应可靠(如有虚接将严重影响 测量结果）》

(2) 接通电源后，对于使用电子管做闸流管的仪器，需要等待一段时 间(一般为10 min左右），高压指示灯点亮后，方可进行进一步操作。

(3) 检查示波器显示的光标，应是一条与横轴平行的直线。调节好 亮度和清晰度。旋动Y轴旋钮，检查是否是两条线。检查后将两条线合 成一'条。

(4) 根据试验将要施加的最高电压，检查并调整Y轴的电压比例。

2) 试验接线方法

三相绕组6个线端都引出时，可按图3 - 2〇a所示接法，称为相接法， 它较适用于无换相装置的两相三线匝间仪，需人工倒相。三相绕组已接 成丫形或Λ形时，则可按图3 - 20b、c、d、e所示的方法接线。三相倒换由 按键或转换开关来完成。

1) 安全注意事项

由于试验电压比较高，所以使用人员应注意防止触电。在试验后，应 用导体对绕组对地放电后再拆下接线。

3. 2. 7绕组短路(或断路)侦察器的制作和使用方法

1. 制作方法

绕组短路(或断路)侦察器，简称为“绕组侦察器”，实际上是一个特殊 的开口变压器。可用于定子绕组匝间短路检查，此时被称为“绕组匝间短 路侦察器”;也可用于转子断条（断路)检查，此时被称为“转子断条侦察 器”。是电机修理行业(特别是小型和个体修理单位）一种常用的简单实 用检查仪，一般为自制。图3-21为其外 形及尺寸图。

其铁心为Η形，用0. 35 mm或0.5 mm 厚的硅钢片制成。有关尺寸数据计算方 法如下：

(1) 尼为被测转子外圆半径，因一 般要适用几个不同直径的转子，所以私 可取其中间值。私为被测定子内圆半 径，可与R!取同样的值，若另有用途可图3-21绕组侦察器的制作数据 单独考虑。

(2) 铁心截面积（与转子铁心接触的面）应根据所测电机的功率来 确定。电机功率大、铁心截面积也要大些。其中ω尺寸应等于转子铁 心齿宽4尺寸最好等于1个槽宽，槽宽过小时，可放到2个槽宽（含

齿宽）。

50 kW以下电机，铁心截面积可为6〜12. 5 cm2 ;50〜500 kW电机， 铁心截面积可为13〜40 cm2。

考虑到硅钢片的叠压系数为〇. 9,则铁心净截面面积SH(cm2)与几 何面积S(〇n2)的关系是SH=0. 9S。

(3)  铁心叠厚c= -(mm) 〇a

(4) 励磁线圈匝数N(匝)用下式计算(利用电源电压l/=220 V，磁通 密度β取1. 35 T):

(5) 线圈导线直径d=0. 977(mm)。

式中J——励磁线圈电流，ί=^^(Α)。

(6) 铁心窗口面积SQ=^i(mm2)。

(7) 铁心窗口高度Zi(mm)应根据线圈厚度/i'(mm)来确定。可大于 // 20 mm左右。/ι '应包括外层绝缘及包扎物。

应确保绝缘可靠以保证使用时的安全。为此，应进行浸漆等绝缘处 理，并进行1 500 V、1 min的耐电压试验后不击穿。

2. 用侦察器查找定子绕组匝间短路线圈的方法

用绕组短路侦察器查找定子绕组嗅间短路点的方法步骤如下：

三相绕组之间的连线打开，即头尾均敞开。

将侦察器“骑”在一个定子槽口上，如图3-22所示。逐槽移动并观 看电流表的示值，若示值较其他处大得较多，则侦察器所“骑”槽内的线圈 有匝间短路故障。若不接电流表，可在侦察器所“骑”槽内线圈的另一条 边所处槽的槽口上放一段铁片(可用废钢锯条），当该铁片产生较大振动 和响声时，说明该线圈内有匝间短路故障。

1. 用侦察器查找铸铝转子是否有断条的方法 用绕组侦察器检查转子是否有断条的方法步骤如图3 - 23a所示。 将检查仪骑在槽口上，逐槽进行。每次观测电流表的指示值，电流小得多 的槽是断条槽。

3. 2. 8 耐交流电压试验仪及试验方法

1.对仪器设备的要求

耐电压试验应使用专用的试验仪器设备进行，图3 - 24给出了低压 和高压试验仪器设备的外形。在国家标准中，对该类仪器设备的要求是：

(1) 输出电压应为正弦波，一般为交流50 Hz。

(2) 高压变压器的容量按输出电压计算，每1 kV不少于1 kVA。例 如对380 V电机定子绕组接线后的耐电压试验值应为2 260 V，则高压变 压器的容量应不小于2. 3 kVA，一般选用3 kVA。

(3) 试验电压应从高压侧取得。可使用专用的测量线圈或电压互 感器。

(4) 应有击穿保护（跳闸）装置和高压泄漏电流显示装置，有明显的 声光警示装置，应有可靠的接地系统。

1. 仪器设备使用方法和注意事项

(1) 试验时，加电压应从不超过试验电压的一半开始，然后均匀地或每 步不超过全值的5%逐步升至全值，这一过程所用时间应不少于10 s。加 压达到1 min后，再逐渐将电压降至试验电压的一半以后才允许关断电源。

(2) 为防止被试绕组储存电荷放电击伤试验人员，试验完毕，要将被 试绕组对地放电后方可拆下接线，这一点对较大容量的电机尤为必要。

(3) 试验时，要高度注意安全。为此，要做到非试验人员严禁进人试 验区;试验人员应分工明确、统一指挥、精力高度集中，所有人员距被试电 机的距离都应在1 m以上;除控制试验电压的试验人员能切断电源外，还 应在其他位置设置可切断电源的装置(例如脚踏开关），并由另一个试验 人员控制。

2. 2. 9相序仪和确定三相电源相序的方法

电机转向是否正确的判定与电源相序有关。这是因为，电机标准中规定 的旋转方向是以在按电源相序与电机绕组相序相同为前提条件下提出的。

确定三相电源的相序可采用专用的相序检查仪，该仪器有出售的成 品，如图3 - 25所示，也可按图3 - 26所示的电路实物图自制。

使用时,将仪器三条线分别接电源三条相线，接通电源。对于常用的 正、反指示灯式相序仪(图3-25a、b和图3-26)。此时，若标“正”的灯比 标“反”的灯亮，则说明电源相序与相序仪接线相同;若“反”灯比“正”灯 亮，则说明电源相序与相序仪接线相反。此时可任意调换一对接线后通 电再试一次。如图3-27所示。

电源相序确定后，用黄、绿、红三种颜色或A、B、C,U、V、W，L1、L2、 L3等代号标在各线端上。标志应牢固清晰。

若三相电源与电动机三相绕组同相序相连接，如图3 - 28所示，通电 后则应按规定的方向旋转，否则说明电动机的相序不正确。此时，任意改 换两相与电源的接线就可改变电动机的旋转方向。

3.2.10交流电流表、电流互感器和电流测量

1. 交流电流表

在修理单位，一般使用固定在配电盘或试验台上的仪表进行相关测 量。交流电可选用电磁系、电动系和整流系指针表或数字式电流表。

图3 - 29给出了部分固定使用的交流电流表，俗称为“板式表”,简称 为“板表”。对于较大量程的交流电流表，需要按其表盘上标出的比数(例 如100/5)选配电流互感器，这样才能直接读取其指示的电流数值。

2.电流互感器

1) 类型

电流互感器用于扩大交流电流表的量程，分高压和低压、单比数和多 比数、固定式和便携式等多种类型;其准确度（变比误差）有0. 2级、0. 5 级、1. 0级、1. 5级等，一般配电测量使用0· 5级或1. 0级。图3 - 30为几 种外形示例。电流互感器的文字符号为“TA” (以前曾用“CT”）。

常用的电流互感器一次侧电流（A)有10、25、50、100、200、400、500 等，均为5的整数倍，二次侧电流则统一为5 A。选用时，一次侧电流应不 小于被测量线路最大电流，并最好不大于被测量线路最大电流的1. 2倍。

2) 通过电流互感器的电流测量接线方法和注意事项

(1) 电流互感器的一次侧绕组串联在被测量的电路中,其标有L1的 端子应与电源端相接，另一端子与负载(电机)端柏接。对于穿心式，穿过 的导线实际上就是该电流互感器的一次侧绕组，二次侧绕组与电流表相 接。如图3-31a所示。

⑵所用电流互感器的比数(例如100/5)应与所连接的电流表表盘上所 标出的比数相一致(例如也是100/5)，这样才能做到直接读取表指示的读数。

(3) 电流互感器的铁心和二次侧绕组的K2端必须可靠接地，如图3 _ 31b 所 7K。

(3) 对于三相电路，若要求用三块电流表同时测量三相电流数值，则 可使用两个电流互感器或三个电流互感器与三块电流表连接，实际接线 示意图如图3-31c和d所示。

(4) 对于直接满压起动的交流异步电动机，电机通电起动时的电流 很大，为了保护电流表，可用一个开关和电流表并联相接，在电动机起动 前将开关闭合，这就是所谓的“封表”，也叫“封互感器二次”（由于以前电 流互感器的文字符号为“CT”，所以也被称为“封CT”），起动完成后，将开 关打开，即可读电流表指示数值，如图3 - 31e所示。

(5) 在通电使用中，电流互感器的二次侧回路绝对不许开路，否则有 可能造成互感器的匝间击穿短路或导致使用人员触电。为此，电流互感 器的二次侧电路中不允许安装熔断器。

1) 多比数电流互感器的接线方法

对穿心式互感器，电源线应由标有L1的一端穿人，穿过后去接负载。 电源线穿过互感器中心孔几次，即为几匝，如图3-32所示。多比数附带 穿心互感器的接线实例如图3 - 33所示。
