3.2.1 直流电机绕组的分类

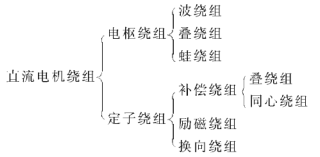

直流电机绕组有电枢绕组、主极绕组、换向极绕组、补偿绕组和均压绕组

(一）电枢绕组

电枢绕组在直流电机中的作用是感生电动势或产生电磁转矩。

1. 电枢绕组的结构

电枢绕组嵌放在电枢铁心槽内。在小型电机中，用圆绕组线绕成多匝散嵌绕组（见 图3-5)，嵌人梨形槽。在大型电机中，用扁绕组线或裸铜扁线弯制成单匝或多匝成型绕 组，经对地绝缘后嵌放在矩形槽内。它的一条直线边嵌放在槽的下半部，叫做下层边，另 一条直线边嵌放在槽的上半部，叫做上层边。

2. 电枢绕组的分类

按绕组与换向片之间的连接规律，电枢绕组可分为叠绕组、波绕组和蛙绕组。

叠绕组是每串联一个元件后，绕组在电枢表面前进或后退一个槽距，这种绕组 叫叠绕组。它可以做成圈式或半匝式，在嵌线时用并头套将两半匝连接起来。其外形结 构如阁3-6所示。

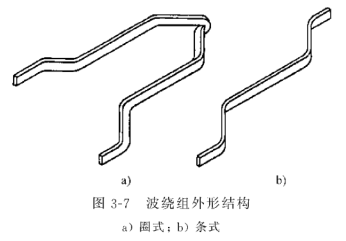

( 2 ) 波绕组是每串联一个元件后 ， 绕组在电枢表面前进或后退两个磁极极距 ，这种绕织叫做波绕组 。 它边可以做成圈式或半匝式绕组 ， 其外形结构如图3-7 所示 。

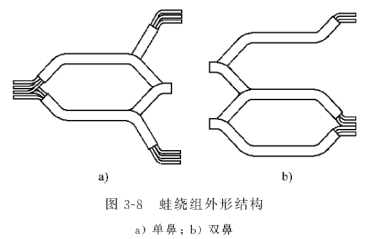

( 3 ) 蛙绕组是由叠绕组和波绕组组合成的混合绕组 。 它可以做成单鼻绕组或双鼻

绕组 . 其外形结构如图 3 - 8 所示 。

单鼻绕组由整匝叠绕组和半匝式波绕组组成 ， 嵌线时用并头套将波绕组连成整匝绕

组 ， 上下相邻波叠绕元件边接在同一换向片上 ， 处于等电位 ， 上下相邻波叠绕元件边组合

成一体包对地绝缘

D

双鼻绕组包括一 t 整匝叠绕组和一 t 整匝波绕组 ， 上下相邻波叠绕元件边接在两个

换向片上 。

( 二 ） 主 极 绕 组

主极绕组安装在直流电机主极铁心上 . 它的作用是通以直流电后使主极铁心成为一

个同定极性的磁极 。 按励磁方式的不同分为他励绕组 、 并劻绕组 、 串励绕组和复励绕组 。

并励绕组是主极绕组与电枢绕组并联 ， 串励绕组是主极绕组与电枢绕组串联 ， 复励绕组

是两者串并联 „

在小型电机中 ， 并 、 他励绕组一般用漆包线绕制 3 在大中型电机中 ， 串励绕组及铜线

截面小 、 匝数少的并 、 他励绕组 ， 通常用矩形裸铜线绕制 . 匝间绝缘采用玻璃坯布 ， 每匝间

垫 3 4 层 ， 经热压与铜线黏结成整体 。

( 三 > 换 向 极 绕 组

换向极绕组装在两个主极中间的换向极铁心上 . 用以改善电机的换向性能

D

小型电机的换向极绕组一般用绕组线绕制 ， 其结构与绕组线绕制的主极绕组相似 。

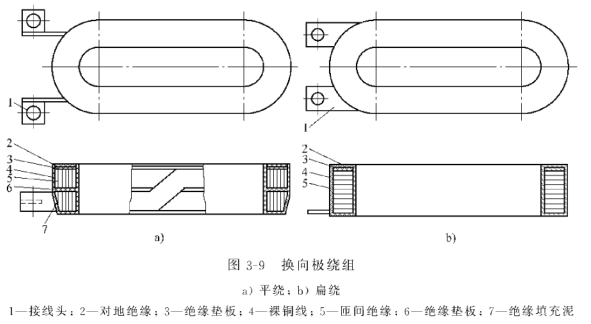

大中型和部分小型电机的换向极绕组常用裸铜扁线或铜母线绕制 ， 其结构有以下几种类

型 ， 见图 3 - 9 。

( 1 ) 热压固化型的绕组是用裸铜扁线扁绕 . 匝间垫 2 4 层玻璃坯布 ， 热压成形

D

( 2 ) 绳绑结构型的绕组是用铜扁线扁绕后 . 在匝间分段垫人厚度为 4 mm 左右的环

氧 玻 璃 布 板 垫 块 . 用 的 玻 璃 丝 绳 绑 扎 固 定

D

( 3 ) 螺杆悬挂型绕组是用铜扁线扁绕成形后 . 在绕组直线部分钻若干孔 ， 将各匝钻

通 。 嵌装时各线匝间垫入环氧玻璃布板垫块 ， 借穿过绕组截面 、 用套管绝缘的螺杆将绕

组压紧 ， 然后同定在极身上 。

( 4 ) 线夹结构型绕组是用铜母线平绕 ， 其中一匝的匝距较大 . 绕组套人铁心后 ， 用非

磁性夹和横穿铁心的绝缘螺杆将其同定在极身上 。

( 5 ) 焊接结构型绕组的直线用铜母线 ， 端部用铜板加工至所需外形 . 用银焊料将直

线及端部焊接成形 ， 其宽度方向下大上小 ， 呈梯形 。

( 四 ） 补 偿 绕 组

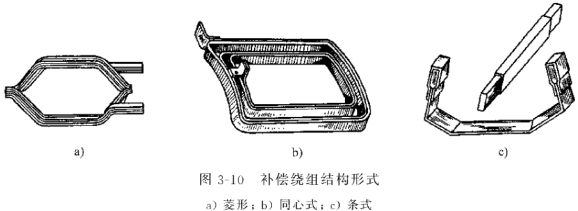

补偿绕组安装在主极极靴的补偿槽内 ， 其作用是改善电机的换向性能 ， 其基木结构

有以下几种 ， 见图 3 - 10

( 1 > 菱形补偿绕组一般用圆铜绕组线绕制 ， 用于梨形补偿槽的小型电机 。

( 2 ) 同心式补偿绕组用扁铜绕组线绕制 . 用于开口补偿槽的中型电机

( 3 > 条式补偿绕组分直线和端线部分 . 由铜扁线制成 ， 广泛用于半闭口或闭口补偿

槽电机 。 嵌线时将外包绝缘的直线部分穿人主极极靴处的补偿槽内 ， 然后再与端线连接成一绕组 。

( 五 > 均 压 线

均压线按其所起的作用 ， 分为甲种均压线和乙种均压线 。 用以改善电机磁场不对称

的称为甲种均压线 ， 用于保证各并联支路电阻相等的称为乙种均压线 。 各种均压线有的

安装在电机的换向器端 ； 有的安装在非换向器端 ； 也有的穿过电枢铁心内部 ， 两端与电枢

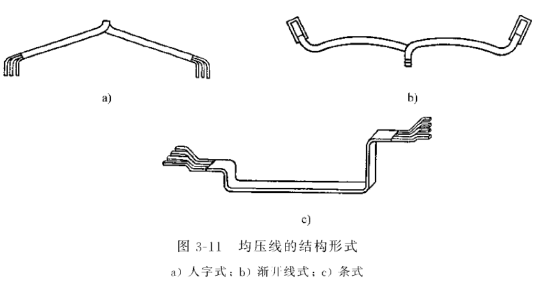

绕组连接=均压线的结构形式如图 3 - 11 所示

( 1 ) 人宇式均压线与圈式电枢绕组的鼻端部分相似 ， 可以是单根或数根组合在一

起 3 其绝缘形式不一 ， 有的用裸铜扁线包以绝缘带 . 有的用绕组线数根组合在一起 ， 弯制

成形后 . 外面包绕云母带或聚酰亚咹薄膜 。

( 2 ) 渐开线式均压线一般用扁铜线弯制成形 . 一端接有并头套 . 与电枢绕组连接 ， 另

一端与换向器连接 ， 外包绝缘带 。

( 3 ) 条式均压线是用多根绕组线组合在一起弯制成形 . 外面包绕绝缘 。 直线穿过电

枢铁心内部 ， 两端与电枢绕组连接 。

( 4 ) 环式均压线用绕组线下料 ， 按规律组合成环形 . 用黏结漆或胶粘结成整体

( 六 ） 直 流 电 机 绕 组 术 语

1 . 电枢绕组的连接型式

电枢绕组按与换向器换向片的连接形式 ， 分为叠绕组和波绕组

( 1 ) 叠绕组就是第一个线圈的首端接在 1 号换向片上 ， 其尾端与相邻第二个线圈

的首端同接于 2 号换向片上 ， 依次类推 ， 使最后一个线圈尾端冋到 1 号换向片而形成闭

合回路 。

( 2 ) 波绕组就是每个线圈元件的首尾两端不是接在相邻换向片上 ， 而接在相距约两倍于极距的换向片上 ， 并且相邻两个线圈元件边不重叠 ， 而串联成波浪形绕组

2 . 电枢绕组的节距

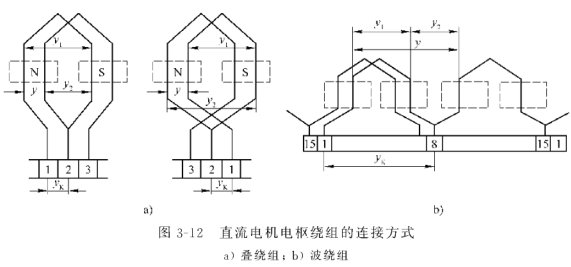

电枢绕组的节距见阁 3 - 12 。

(1) 槽节距y,就是一个元件的两条立线边在电枢圆周上的跨距，用槽数来表示。

(2) 换向片节距;就是一个元件边的两个出线端（即引线）在换向器上的跨距，用 换向片数表示。

(3) 第一节距％就是一个元件的两条直线边在圆周上的跨距，用换向片数表示。

(4) 第二节距^就是第一个元件的下层边与相串联第二个元件的上层边在电枢圆 周上的跨距，用换向片数表示。

(5) 合成节距）就是两个相串联元件的对应边在电枢圆周上的跨距，用换向片数表示。
