一 、 直流电机电枢绕组 、

槽部绝缘结构

立流电机电枢绕组 、 槽部绝缘 . 包括匝间绝缘 、 层间绝缘 、 对地绝缘 、 槽绝缘和槽楔或

绑带等 ， 其结构与电机的绝缘等级 . 绕组结构及其绕制和嵌线工艺等有密切关系

常用的结构见图 3 - 13 和表 3 - 7 。

二、电枢绕组端部绝缘结构

电枢绕组端部层间绝缘承受电机额定电压，应将绕组端部上、下层可靠地隔开。电 枢立径200mm及以下的小型立流电机电枢铁心端部不用支架，电枢立径在200mm以上 的电枢绕组端部绑扎在端部支架上，支架应平包或环包绝缘见图3-14。

三、直流电机定子绝缘结构

立流电机定子绝缘结构主要包括主极、换向极和补偿绕组的线圈匝间绝缘、线圈与 铁心间的对地绝缘以及线圈间和对地的爬电距离。

(一）主极绝缘结构

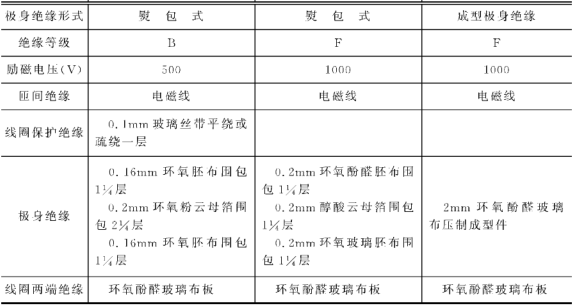

中小型电机的励磁绕组，一般是将对地绝缘包在框架上，然后套放或直接绕制线圈， 大中型电机大多是将极身绝缘烫包在主极铁心四周，然后将线圈套在或直接绕制在主极 上，主极绝缘结构见图3-15和表3-9。

( 二 ） 补 偿 绕 组 绝 缘 结 构

同心式补偿绕组绝缘规范见表 3 - 10 . 条形补偿绕组绝缘规范见表 3 - l h

( 三 > 换 向 极 绝 缘 结 构

换向极绝缘结构的线圈绝缘和极身绝缘与主极的绝缘基木相同 ， 见表 3 - 12 。
