4.14.1交流电梯电动机的结构特点

J T D型电机为双绕组双速异步电动机。在定子槽内嵌放两套不同极数各自独立的 绕组，作为起动运行的6极绕组嵌放在定子槽的下部，作为平层停车用的24极绕组嵌放 在定子槽的上部，两套绕组均为双层整距绕组。6极为30mm短时工作制，24极为3min 短时丁作制。

电动机的转子为单鼠笼，转子导条采用高电阻率的磷铜合金材料。电动机的端环是 分片组成的，主要是为了增加端环的散热面积。为了降低噪声，电动机不带风扇，并采用 滑动轴承。目前采用的滑动轴承的材料为ZQSnlO-Ι或ZQSn6-6-3锡青铜。由于电梯运 行频繁，经常处于起、制动状态，再加上电动机乂无风扇，故电动机的体积较大，以改善散 热条件，减缓电动机温升。

4.14.2交流电梯电动机绕组的技术数据

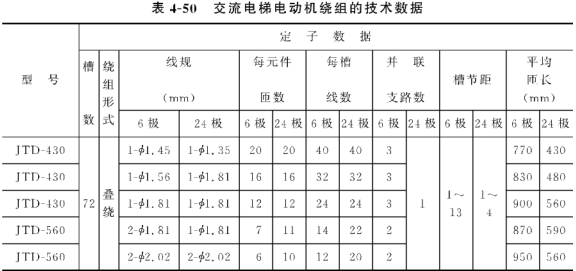

交流电梯电动机绕组的技术数据见表4 - 5

4. 14. 3使用和维修交流电梯电动机时应注意事项

(1) 电动机安装时需保持水平，安装场所必须干燥及通风，避免有蒸气、灰尘及腐蚀 气体，环境温度不高于+ 40Ό。

(2) 电动机使用前，应注意以下几点：

① 检查电机外部，每个部件是否安装好，所有螺钉是否紧同，检查电机里面是否有 外物遗留；

©用手旋转转子，察看轴承的油环转动是否灵活；

③检查轴承润滑油的洁净度和是否适量。

(3) 电动机必须用高速绕组启动，允许连续运行30min。仅特殊情况（如升降机导轨 润滑时）才允许低速绕组启动，但连续运行时间不得大于3min。

(4) 加强轴承保养。滑动轴承的正常工作温度不允许超过70Γ，运转时只允许有轻 微和谐的声音，如发现温升过高或声音不正常，说明轴承可能已损坏或油环转动不灵活， 必须立即进行全面检查，如损坏严重，必须更换新轴承。轴承的拆卸和装配方法如下：

① 先拧下端盖螺钉，再把端盖拿下；

② 拧下轴承盖螺钉，取下轴承盖和衬垫物，然后拆去轴承的紧固螺钉；

③ 拆下支撑油环的弹簧圈，再取下油环；

④ 用套筒顶住轴承，其内径约略与轴承的内径相同，用锤子轻敲，取下轴承；

⑤ 清洗和检查取下的轴承及端盖的轴承座；

⑥ 把检查好的轴承装人轴承座，此时应注意使轴承的紧固螺钉孔与端盖的孔对准， 用同一套筒轻轻敲人至适当位置；

⑦ 装上油环，配上弹簧圈；

⑧ 拧上轴承的紧固螺钉，装上轴承盖及衬垫物，然后拧紧之；

⑨ 把端盖倒转180°(即加油窗口向下）使油环不阻碍转轴通过，随后注人适量润滑 油（约至油位观察窗的一半处）；

⑩ 油环的运转情况是否良好与滑动轴承的温度有密切的关系，需经常检查油环的 运转情形。
