T41Y—100、T641Y—100型柱塞式调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： T41Y—100、T641Y—100

类别：调节阀

结构：气动调节阀、法兰调节阀、多级升降式调节阀、柱塞式调节阀

壳体： ZG25II铸钢

密封：更新中…

压力： 10.0MPa

温度： ≤350℃

作用：更新中…

标准：国标

产品特点：更新中…

适用介质：水

型号说明

T 6 4 1 Y—100 C

T ------------------- 调节阀

6 ------------------- 阀的传动方式（如：气动）

4 ------------------- 阀的连接方式（如：法兰）

1 ------------------- 阀的结构（如：多级升降柱塞式调节阀）

Y ------------------- 阀的密封材质（如：硬质合金）

100 ------------------ 阀的公称压力（如：10.0MPa）

C ------------------ 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	适用介质	适用温度/℃

T41Y—100	100	10.0	水	≤350
T641Y—100	100	10.0	水	≤350

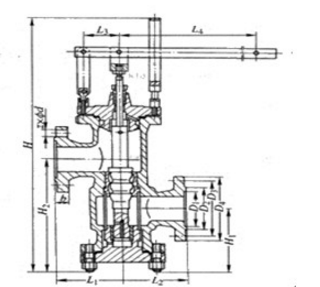

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	D₁	D₂	D₃	DA	b	z×Φd	L₁	L₂	L₃	L₄	Η		H₁	H₂	重量/kg
											T41	T641			T41	T641
50	88	112	145	195	28	4×Φ25	150	170	80	350	870	1230	205	355	87.8		113.8
100	150	172	210	265	38	8×Φ30	200	200	110	530	1027	1375	245	445	195.5		220

主要零部件材料表

型号	材料
型号	阀体	阀杆	阀瓣	阀座
T41Y—100	ZG25II	38CrMoAl	1Cr18Ni9Ti	1Cr18Ni9Ti
T641Y—100	ZG25II	38CrMoAl	1Cr18Ni9Ti	1Cr18Ni9Ti

T41Y—100、T641Y—100型柱塞式调节阀CAD图纸下载
