ZMAPF46、ZMBPF46型气动薄膜衬氟波纹管调节阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： ZMAPF₄₆、ZMBPF₄₆

类别：调节阀

结构：气动调节阀、波纹管调节阀

型号说明

ZMAPF₄₆

ZMAPF₄₆------------------- 厂标

F₄₆----------------------- 阀的密封材质（如：聚全氟乙丙烯）

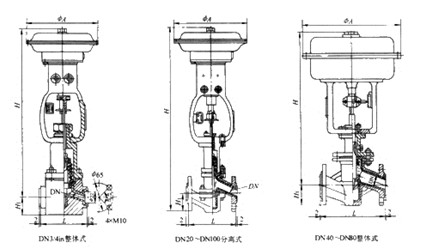

外形及连接尺寸图

外形及连接尺寸表 (mm)

PN	DN	L	ΦA	h		H₁	重量/kg
PN	DN	L	ΦA	气开式	气关式	H₁	气开式	气关式
10、16	15	120	230	469	429	50	12	10
	20	180	280	623	568	65	31	27
	25	185	280	632	577	70	33	29
	32	200	280	735	705	80	36	32
	40	220	325	744	669	79	51	43
	50	250	325	744	669	85	55	47
	65	275	110	1080	975	100	58	55.6
	80	300	110	1080	975	114	102	92
	100	350	110	1080	975	162	111	101

ZMAPF46、ZMBPF46型气动薄膜衬氟波纹管调节阀CAD图纸下载
