G41F型PN6衬氟塑料隔膜阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： G41F

类别：隔膜阀

结构：法兰隔膜阀、屋脊流道隔膜阀

壳体：灰铸铁(HT200、HT250)

密封：更新中…

压力： 0.6 MPa、1.0MPa

温度： ≤120℃

作用：更新中..

标准：国标

产品特点更新中..

适用介质强腐蚀性介质

型号说明

G 4 1 F—6 Z

G ----------------------- 隔膜阀

4 ----------------------- 阀的连接方式（如：法兰）

1 ----------------------- 阀的结构（如：屋脊流道隔膜阀）

F------------------------ 阀的密封材质（如：氟塑料）

6 ------------------------ 阀的公称压力（如：0.6MPa）

Z ------------------------ 阀的材质（灰铸铁）

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

G41F—6	6	0.6	≤120	强腐蚀性介质
G41F—10	10	1.0

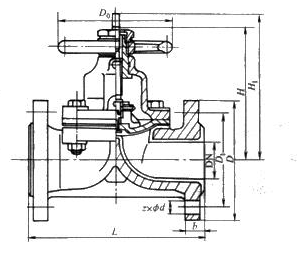

外形及连接尺寸图

外形及连接尺寸表

G41F—6 (mm)

DN	L	D₁	D	D₀	b	z×Φd	Η	H₁	重量/kg
15	108	55	80	60	12	4×Φ12	90	97	4
20	117	65	90	70	14	4×Φ12	95	104	4.5
25	127	75	100	120	14	4×Φ12	125	139	5
32	146	90	120	120	16	4×Φ14	136	154	7
40	159	100	130	140	16	4×Φ14	163	183	9
50	190	110	140	140	16	4×Φ14	175	210	14
65	216	130	160	200	16	4×Φ14	215	249	20
80	254	150	185	200	18	4×Φ18	230	270	26
100	305	170	205	280	18	4×Φ18	282	334	40
125	356	200	235	320	20	8×Φ18	340	408	62
150	406	225	260	320	20	8×Φ18	382	462	83
200	521	280	315	400	22	8×Φ18	509	629	152
250	635	335	370	500	24	12×Φ18	610	746	245

主要零部件材料表

型号	材料
	阀体、阀盖、阀瓣	隔膜	阀杆
G41F—6	灰铸铁	氟塑料	优质碳钢
G41F—10
