G41F—10型隔膜阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： G41F

类别：隔膜阀

结构：法兰隔膜阀、屋脊隔膜阀

壳体：灰铸铁HT200(衬多种氟塑料VITON）

密封：更新中…

压力： 1.0MPa

温度：更新中…

作用：更新中…

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

G 4 1 F—10 Z

G ----------------------- 隔膜阀

4 ----------------------- 阀的连接方式（如：法兰）

1 ----------------------- 阀的结构（如：屋脊流道隔膜阀）

F------------------------ 阀的密封材质（如：氟塑料）

10 ----------------------- 阀的公称压力（如：1.0MPa）

Z ------------------------ 阀的材质（灰铸铁）

主要性能

型号	PN	工作压力
型号	PN	/MPa
G41F—10	10	1.0

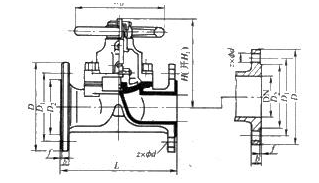

外形及连接尺寸图

外形及连接尺寸表（mm)

DN	L	D	D₁	Η	Η₁	D0	z×Φd	重量/kg
15	125	95	65	105	111	100	4×Φ14	3.5
20	135	105	75	116	126	100	4×Φ14	4
25	145	115	85	116	135	120	4×Φ14	5.5
32	160	135	100	121	154	120	4×Φ18	8
40	180	145	110	136	176	140	4×Φ18	10.5
50	210	160	125	156	195	140	4×Φ18	14
65	250	180	145	169	234	200	4×Φ18	23
80	300	195	160	200	256	200	4×Φ18	29
100	350	215	180	270	322	280	8×Φ18	46
125	400	245	210	338	406	320	8×Φ18	70
150	460	280	240	370	450	320	8×Φ23	95
200	570	335	295	478	598	400	8×Φ23	170

主要零部件材料表

型号	材料
	阀体	阀盖、阀瓣	阀杆	隔膜	手轮
G41F—10	灰铸铁HT200	灰铸铁 HT200	铬不锈钢	氯丁橡	可锻铸铁
	(衬多种氟塑料）			胶及氟塑料

G41F—10型隔膜阀CAD图纸下载
