  • GG45Fx型PN16手动衬里隔膜阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： GG45Fx

类别： 隔膜阀

结构： 法兰隔膜阀、直流流道隔膜阀

壳体： HT250灰铸铁、WCB碳钢、铬镍耐酸钢（CF8、CF3）、铬镍钼钛耐酸钢（CF3M、CF8M）

密封： 更新中…

压力： 0.6MPa~ 1.6 MPa

温度： 更新中…

作用： 更新中…

标准： 国标

产品特点更新中…

适用介质更新中…

型号说明

GG 4 5 Fx—6 Z

GG ----------------------- 隔膜阀

4 ----------------------- 阀的连接方式（如：法兰）

5 ----------------------- 阀的结构（如：直流流道隔膜阀）

FX ----------------------- 阀的密封材质（如：氟橡胶）

6 ----------------------- 阀的公称压力（如：0.6MPa）

Z ------------------------ 阀的材质（灰铸铁）


主要性能

型号

PN

工作 压力 /MPa

GG45Fx—6Z ~ 16Z

6~16

0.6~ 1.6

GG45FX—6C ~ 16C

GG45FX—6P ~16P

GG45Fx—6R ~ 16R

GG45Fx—6PL~ 16PL

GG45Fx—6RL ~ 16RL

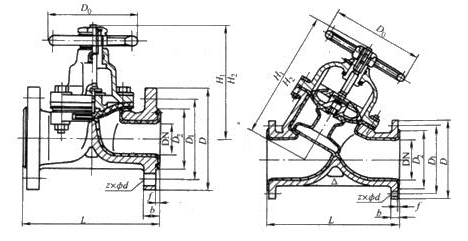

外形及连接尺寸图


外形及连接尺寸表

PN16                                                              (mm)

DN

DN/in

L

D

D1

D2

f

b

z×Φd

D0

Η2

H2

重量/kg

15

1/2

130

95

65

45

2

14

4×Φ14

120

110

115

4

20

3/4

150

105

75

55

2

16

4×Φ14

120

120

130

5

25

1

160

115

85

65

2

16

4×Φ14

140

125

140

6

32

1¼

180

135

100

78

2

18

4×Φ18

140

130

155

9

40

1½

200

145

110

85

3

18

4×Φ18

160

140

180

12

50

2

230

160

125

100

3

20

4×Φ18

160

160

200

15

65

2½

290

180

145

120

3

20

4×Φ18

200

175

205

24

80

3

310

195

160

135

3

22

8×Φ18

200

205

260

30

100

4

350

215

180

155

3

24

8×Φ18

280

275

330

48

125

5

400

245

210

185

3

26

8×Φ18

320

340

410

75

150

6

480

280

240

210

3

28

8×Φ23

320

375

460

105

200

8

600

335

295

265

3

30

12×Φ23

400

485

605

182

250

10

730

405

355

320

3

32

12×Φ25

500

550

625

295

300

12

850

460

410

375

4

34

12×Φ25

500

590

685

345


主要零部件材料表

型号

材 料

阀体、 阀盖

阀瓣、阀杆

衬里、 阀座

隔膜

支架

阀杆螺母

手轮

Gc45Fx—6Z ~ 16Z

HT250

35

PTFE、 PCTFE、FEP、 PFA

FEP/CR、 PFA/FPDM

WCB

ZCuA110Fe3

WCB

Gg45FX—6C ~ 16C

WCB

1Cr13

GG45FX—6P ~16P

CF8

1Cr18Ni9Ti

CF8

Gc45Fx—6R ~ 16R

CF8M

1Cr18Ni12Mo2Ti

Gg45Fx—6PL~ 16PL

CF3

00Cr18Ni10

CF8

Gc45Fx—6RL ~ 16RL

CF3M

00Cr17Ni14Mo2
