BD100D—10、BD400D—16/25型定水位阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： BD100D—10、BD400D—16、BD400D—25

类别：水力控制阀

壳体：铸铁(HT200、HT250)、球铁(QT400-18、QT400-15、QT450-10、QT500-7）

密封：更新中…

压力： 1.0 MPa、1.6 MPa、2.5MPa

温度： 0℃~80℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质：水

型号说明更新中…

主要性能

型号	PN	工作压力	适用温度/℃	适用介质
		/MPa
BD100D—10	10	1.0	0~80	水
BD400D—16	16	1.6
BD400D—25	25	2.5

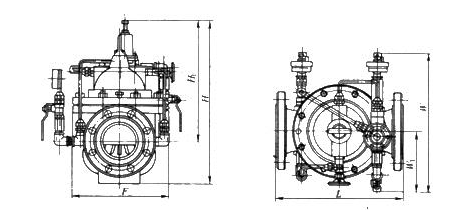

外形尺寸图

外形尺寸表 (mm)

DN	L	W	W₁	Η	Η₁	F
20	180	200	58	212	179	116
25	180	200	58	212	179	116
32	180	200	58	212	179	116
40	240	225	85	265	210	170
50	240	225	85	265	210	170
65	250	230	90	310	215	180
80	285	245	105	350	245	210
100	360	285	138	460	305	275
125	400	295	155	520	365	310
150	455	318	178	570	415	355
200	585	370	230	695	510	460
250	650	390	250	780	560	500
300	800	430	290	905	658	580
350	860	460	320	1025	696	640
400	960	496	356	1080	735	715
450	1075	530	390	1080	610	780
500	1075	555	415	1135	665	830
600	1230	600	460	1270	725	920
700	1650	630	490	1460	865	980
800	1750	665	525	1640	975	1050

主要零部件材料表

型号	材料
	阀体、阀盖	阀杆	阀座	膜片
BD100D—10	铸铁球铁	铬不锈钢	铬不锈钢	丁腈橡胶
BD400D—16
BD400D—25

BD100D—10、BD400D—16/25型定水位阀CAD图纸下载
