J041Y—100单电磁铁快速启闭阀
性能参数
外形尺寸与规格重量
其他主要参数

型号：J041Y—100

类别：快速启闭阀

结构：

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力：10MPa

温度：≤260℃

作用：更新中…

标准：国标

产品特点:更新中…

适用介质：油、气

型号说明:更新中…


主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

J041Y—100	100	10	≤260	油、气

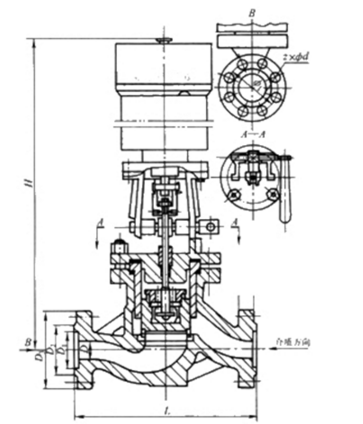

外形及连接尺寸图

外形及连接尺寸表 (mm )

DN	Η	L	h	D	D₁	D₂	D₃	Φ₁	z×Φd	重量/kg
50	758	300 ± 1.5	28	50	88	115	195	145	4×Φ25	82.5
80	787	380 ± 1.5	34	80	121	150	225	180	8×Φ25	127.4
100	787	430 ± 1.5	38	100	150	175	260	210	8×Φ25	137.3

主要零部件材料表

型号	材料
型号	阀体	大阀瓣	小阀瓣	阀杆	阀盖	导向套
J041Y—100	碳钢	不锈钢	不锈钢	不锈钢	碳钢	不锈钢
