HQKD741H系列PN10、PN16 0.6s电液联动快速关闭阀
性能参数
外形尺寸与规格重量
其他主要参数

型号：HQKD741H

类别：快速启闭阀

结构：

壳体：WCB碳钢、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）

密封：更新中…

压力：1.0 MPa、1.6MPa

温度：≤570℃5

作用：更新中…

标准：国标

产品特点：该阀门用于热电厂关联机组上，当机组出现事故时快速关闭，有效防止汽机尾部蒸汽和冷凝水倒流，瞬间切断管路，保护汽轮机安全。

适用介质:水、油品

型号说明：更新中…

HQKD741H系列PN10、PN16 0.6s.png

主要性能

型号	PN	工作压力 /MPa	适用介质	适用温度

HQKD741H—10	10	1.0	水、油品	≤425
HQKD741H—16	16	1.6
HQKD741H—10V	10	1.0		≤570
HQKD741H—16 V	16	1.6

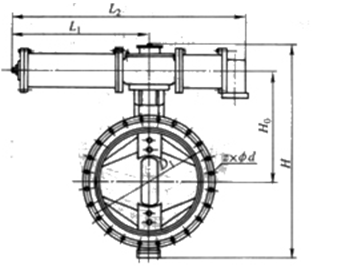

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L₁	L₂	Η	H₀	D₁	z×Φd
400	1070	1730	820	1420	515	16×Φ26
450	1070	1730	880	1550	565	20×Φ26
500	1400	2230	930	1680	620	20×Φ26
600	1390	2230	980	1780	725	20×Φ30
700	1390	2230	1050	1940	840	24×Φ30
800	1750	2780	1130	2050	950	24×Φ33
900	1750	2780	1200	2200	1050	28×Φ33
1000	1750	2780	1310	2460	1160	28×Φ36
1200	1750	2780	1400	2480	1380	2×Φ39
1400	1750	2780	1450	2730	1590	36×Φ42

主要零部件材料表

型号	材料
	阀体	蝶板	阀座	阀杆	垫片	填料
HQKD741H—10	WCB	不锈钢	D507Mo	不锈钢	不锈钢+石墨	柔性石墨
HQKD741H—16
HQKD741H—10V	铬钼钒钢	堆焊司太立硬质合金	堆焊司太立硬质合金	铬钼钒钢
HQKD741H—16 V

HQKD741H系列PN10、PN16 0.6s电液联动快速关闭阀CAD图纸下载
