HQKD741H系列0.3s电液联动快速关闭阀
性能参数
外形尺寸与规格重量
其他主要参数

型号：HQKD741H

类别：快速启闭阀

结构：

壳体：WCB碳钢、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）

密封：更新中…

压力：0.6 MPa、1.0 MPa、1.6 MPa

温度：≤570℃

作用：更新中…

标准：国标

产品特点：该阀门用于热电厂关联机组上，当机组出现事故时快速关闭，瞬间切断管路，保护气轮机安全。

适用介质:水、油品

型号说明：更新中…


主要性能

型号	PN	工作压力 /MPa	适用介质	适用温度/℃

HQKD741H—6	6	0.6	水、油品	≤425
HQKD741H—10	10	1.0
HQKD741H—16	16	1.6
HQKD741H—6V	6	0.6		≤570
HQKD741H—10V	10	1.0
HQKD741H—16V	16	1.6

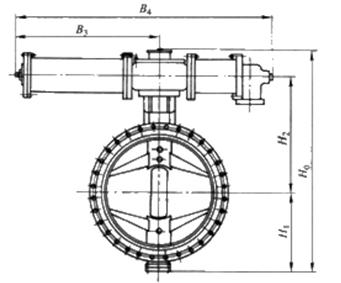

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	B₃	B₄	H₁	Η₂	H₀	重量/kg
400	1066	1722	346	810	1410	1154
500	1066	1722	427	860	1540	1242
600	1380	2220	509	910	1670	1366
700	1380	2220	572	963	1790	1648
800	1380	2220	638	1030	1930	1874
900	1380	2777	700	1100	2060	2428
1000	1745	2777	765	1170	2190	2794
1200	1745	2777	860	1290	2450	3243
1400	2777	986	1410	2700	3582

主要零部件材料表

型号	材料
	阀体	蝶板	阀座	阀杆	垫片	填料
HQKD741H—6	WCB	不锈钢	D507Mo	不锈钢	不锈钢+石墨	柔性石墨
HQKD741H—10
HQKD741H—16
HQKD741H—6V	铬钼钒钢	堆焊司太立硬质合金	堆焊司太立硬质合金	铬钼钒钢
HQKD741H—10V
HQKD741H—16V

HQKD741H系列0.3s电液联动快速关闭阀CAD图纸下载
