  • PZM41YS型PN40耐磨排渣阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号: PZM41YS

类别: 排渣阀

壳体: 耐磨钢+陶瓷

密封: 高耐磨合金

压力: 1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、6.3 MPa、10.0MPa

温度: ≤200℃

作用: 耐磨排渣阀

标准: 国标

适用介质

灰水混合物、渣水比≤1:6,最大粒度≤50mm


     产品图


主要性能

型号

PN

工作压力 /MPa

适用温度   /℃

适用介质

PZM41YS—10

10

1.0

≤200

灰水混合物,渣   水比≤1:6,最大 粒度≤50mm

PZM41YS—16

16

1.6

PZM41YS—25

25

2.5

PZM41YS—40

40

4.0

PZM41YS—63

63

6.3

PZM41YS—100

100

10.0

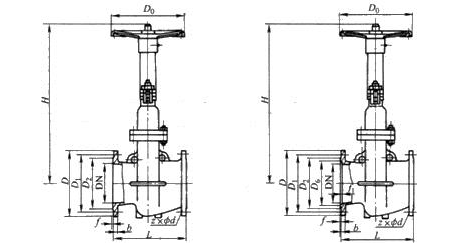

外形及连接尺寸图


外形及连接尺寸表

PZM41ys—PN40                                                         (mm)

DN

L

D

D1

D2

D6

b

z×Φd

f

f1

Η

D0

重量/kg

50

250

160

125

100

88

20

4×Φ18

3

4

330

250

100

65

280

180

145

120

110

22

8×Φ18

3

4

387

280

130

80

310

195

160

135

121

22

8×Φ18

3

4

415

300

180

100

350

230

190

160

150

24

8×Φ23

3

4.5

462

350

204

125

400

270

220

188

176

28

8×Φ25

3

4.5

547

400

230

150

450

300

250

218

204

30

8×Φ25

3

4.5

680

400

336

175

450

350

295

258

234

34

12×Φ30

3

4.5

681

500

425

200

550

375

320

282

260

38

12×Φ30

3

4.5

850

500

507

225

550

415

355

315

287

40

12×Φ34

3

4.5

990

500

565

250

650

445

385

345

313

42

12×Φ34

3

4.5

990

500

615

300

750

510

450

408

364

46

16×Φ34

4

4.5

1108

550

825

350

850

570

510

465

422

52

16×Φ34

4

5

1245

600

970

400

950

655

585

535

474

58

16×Φ41

4

5

1488




主要零部件材料表

型号

阀体

阀杆

密封面

填料

PZM41YS—10

耐磨钢+陶瓷

碳钢

高耐磨合金

柔性石墨

PZM41YS—16

PZM41YS—25

PZM41YS—40

PZM41YS—63

PZM41YS—100
