PZ41Tc型PN10排渣阀、耐磨排渣阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： PZ41Tc

类别：排渣阀

壳体： ASTM A216 Gr WCB碳钢

压力： 1.0 MPa 、1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa

温度： ≤100℃

作用：耐磨排渣阀

标准：国标

适用介质

灰渣水混合物


产品图

主要性能

型号	PN	工作压力 /MPa	适用介质	适用温度 /℃

PZ41T_c—10	10	1.0	灰渣水混合物	≤100
PZ41T_c—16	16	1.6
PZ41T_c—25	25	2.5
PZ41T_c—40	40	4.0
PZ41T_c—63	63	6.3

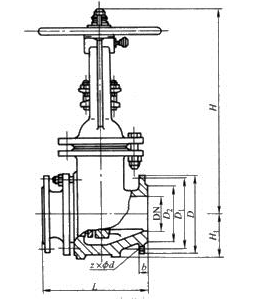

外形及连接尺寸图

外形及连接尺寸表

PZ41T_c—10 (mm)

DN	D	D₁	D₂	b	z×Φd	Η₁	L	Η	电装(DZ)	重量/kg
50	165	125	102	20	4×Φ17.5		250	335	20	60
80	200	160	133	22	8×Φ17.5		280	510	20	78
100	220	180	158	24	8×Φ17.5	120	300	685	20	96
150	285	240	212	28	8×Φ22	160	350	790	30	158
200	340	295	268	30	12×Φ22	195	400	885	30	222
250	405	355	320	32	12×Φ26	220	450	1015	45	289
300	460	410	370	34	12×Φ26	260	500	1190	60	365
350	520	470	430	38	16×Φ26	290	550	1350	60	558
400	580	525	482	40	16×Φ30	330	600	1460	120	850
450	640	585	532	44	20×Φ 30	360	650	1620	120	1164
500	715	650	585	46	20×Φ33	390	700	1800	180	1482
600	840	770	720	38	20×Φ36	437	800	1985	180 Α	1521
700	910	840	794	40	24×Φ36	457	900	2180	180 Α	2356
1000	1255	1112	1079	46	28×Φ42	487	1200	2751	250Α	4560

主要零部件材料表

型号	材料
	阀体	阀杆	阀盖填料	阀杆螺母手轮
PZ41T_c—10	ASTM A216 Gr WCB	1Cr13	ASTM A216 Gr WCB	ASTM A439 D—2 or Cu—ALLOY
PZ41T_c—16
PZ41T_c—25
PZ41T_c—40
PZ41T_c—63
