Z941电动法兰闸阀
性能参数
外形尺寸与规格重量
其他主要参数

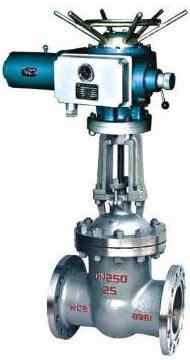

Z941电动法兰闸阀

高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。

1、选材考究，符合国内外相关标准，材料的全面质量高。

2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。

3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。

6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

主要零部件材料Materials for main parts

阀体	阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO		ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti		ZGlCrl8Ni9Ti	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02		316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200


外形及连接尺寸

Z941电动法兰闸阀

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值			电装型号
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	n-φd	L1	H	质量(kg)	电装型号
1.6	50	250	160	125	100		16	3		4-φ18	590	678	90	DZWl0A
	65	265	180	145	120		18	3		4-φ18	590	693	96	DZWl5A
	80	280	195	160	135		20	3		8-φ18	590	755	108	DZW20A
	100	300	215	180	155		20	3		8-φ18	590	820	126	DZW20A
	150	350	280	240	210		24	3		8-φ23	590	994	199	DZW20A
	200	400	335	295	265		26	3		12-φ23	590	1138	254	DZW30A
	250	450	405	355	320		30	3		12-φ25	810	1409	310	DZW45A
	300	500	460	410	375		30	4		12-φ25	810	1588	391	DZW60
	350	550	520	470	435		34	4		16-φ25	830	1755	729	DZW90
	400	600	580	525	485		36	4		16-φ30	830	1902	992	DZWl20
	450	650	640	585	545		40	4		20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608		44	4		20-φ34	870	2276	1222	DZW250
	600	800	840	770	718		48	5		20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100		20	3		4-φ18	590	678	95	DZWl0A
	65	265	180	145	120		22	3		4-φ18	590	693	99	DZWl5A
	80	280	195	160	135		22	3		8-φ18	590	755	113	DZW20A
	100	300	230	190	160		24	3		8-φ23	590	820	132	DZW20A
	150	350	300	250	218		30	3		8-φ25	590	934	206	DZW30A
	200	400	360	310	278		34	3		12-φ25	590	1138	257	DZW30A
	250	450	425	370	332		36	3		12-φ30	810	1409	317	DZW45A
	300	500	485	430	390		40	4		16-φ30	810	1588	412	DZW60A
	350	550	550	490	448		44	4		16-φ34	830	1750	750	DZW90
	400	600	610	550	505		48	4		16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555		50	4		20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610		52	4		20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718		56	5		20-φ41	870	2474	1522	DZW250

公称压力 PN(MPa)	公称通径DN(mm)	标准值									参考值			电装型号
公称压力 PN(MPa)	公称通径DN(mm)	L	D	D1	D2	D6	b	f	f1	n-φd	L1	H	质量(kg)	电装型号
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	?	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
