H67Y—320型循环泵出口阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H67Y—320

类别：止回阀

结构：焊接止回阀、蝶形式止回阀

壳体：碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：柔性石墨

压力： 32MPa

温度： ≤427℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水

型号说明

H 6 7 Y—320 C

H ---------------------- 止回阀

6 ---------------------- 阀的连接方式（如：焊接）

7 ---------------------- 阀的结构（如：蝶形止回式）

Y ---------------------- 阀的密封材质（如：硬质合金）

320 -------------------- 阀的公称压力（如：32MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号

工作压力

/MPa

DN/mm

适用温度

/℃

适用

介质

H67Y—320

320

250 × 225

≤427

水

300 × 250

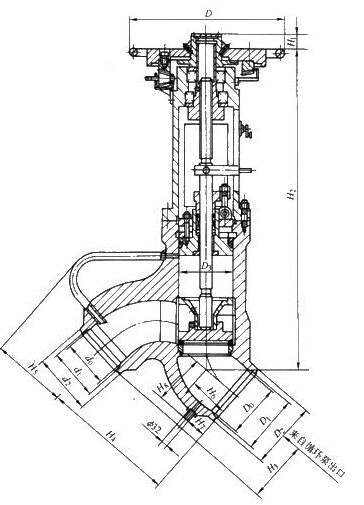

外形及连接尺寸图

外形及连接尺寸表

DN	D₀	D₁	D₂	D₀	d₀	d₂	Η₁	H₂	H₃	H₄	H₅	H₆	Η₇	H₈	D	D3	重量/kg
250 ×225	260	266	323	214	217	273	78	1496	305	585	380	180	110	250	725	260	1330
300 × 250	290	303	368	263	285	355	65	1780	355	685	202	202	120	265	915	296	2016

主要零部件材料表

型号	材料
	阀体	阀盖	阀座	阀杆	阀瓣	密封圈	阀杆螺母
H67Y—320	碳钢	碳钢	碳钢	渗氮钢	碳钢	柔性石墨	铝青铜

H67Y—320型循环泵出口阀CAD图纸下载
市场指导价格表
售后服务说明

壹泵阀对所有在壹泵阀平台的诚信供应商企业采购的所有泵阀产品及其他附件产品的质量负责，如有任何问题可以随时联系壹泵阀平台客服，我们定会及时给与协调解决。另外保留好双方沟通的所有在线聊天记录以及采购流程中的报价单、合同、发票等关键证据。非常感谢您对壹泵阀平台的信任！
