50MW(PN10〜PN63)汽轮机用气控抽汽止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： 50MW

类别：止回阀

结构：气动止回阀

壳体：碳钢（WCB、WC6、WC9）

密封：更新中…

压力： 1.0 MPa、1.6 MPa、2.5 MPa、4.0 MPa、6.3MPa

温度：更新中…

作用：抽汽止回阀

标准：国标

产品特点更新中…

适用介质蒸汽

型号说明

HQC—T10 C

HQC—T --------------------- 厂标

10 ------------------------- 阀的公称压力（如：1.0MPa）

C -------------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	适用介质
型号	PN	工作压力 /MPa	适用介质
HQC—T10C	10	1.0	蒸汽
HQC—T16C	16	1.6
HQC—T25	25	2.5
HQC—T40	40	4.0
HQC—T63I	63	6.3
HQC—T10V	10	1.0
HQC—T16V	16	1.6
HQC—T25V	25	2.5
HQC—T40V	40	4.0
HQC—T63V	63	6.3

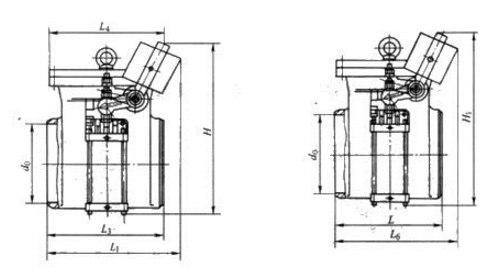

外形及连接尺寸图

外形及连接尺寸表

HQC—T10C、HQC—T10V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg
250	250	550	728	386	535	640	716	894	320

HOC—T16C、HQC—T16V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg
200	200	410	640	345	440	550	636	884	260

HOC—T25 、HOC—T25V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg
150	150	380	360	332	400	430	590	770	140
350	350	600	560	507	650	750	820	990	600

HQC—T40、HQC—T40V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg
150	150	380	360	332	390	450	590	770	165

HQC—T63I、HQC—T63V (mm)

DN	d_o	L	L₁	L₃	L₄	L₆	Η	H₁	重量/kg
80	80	290	150	302	250	320	490	650	80

主要零部件材料表

型号	材料
	阀体	阀盖	摇杆	阀瓣	销轴
HQC—T10C	WCB	WCB	WCB	WCB	2Crl3
HQC—T16C
HQC—T25
HQC—T40
HQC—T63I
HQC—T10V	WC6、WC9	WC6、WC9	WC6.WC9	WC6、WC9	304
HQC—T16V
HQC—T25V
HQC—T40V
HQC—T63V

50MW(PN10〜PN63)汽轮机用气控抽汽止回阀CAD图纸下载
