H48Y—100/200型钢制三通空排止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H48Y—100、H48Y—200

类别：止回阀

结构：法兰止回阀

壳体：优质碳钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：更新中…

压力： 10.0 MPa、20.0MPa

温度： ≤200℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水

型号说明

H 4 8 Y—100 C

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

8 ---------------------- 阀的结构（如：）

Y ---------------------- 阀的密封材质（如：硬质合金）

100 -------------------- 阀的公称压力（如：10.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度	适用介质
		/MPa	/℃
H48Y—100	100	10.0	≤200	水
H48Y—200	200	20.0

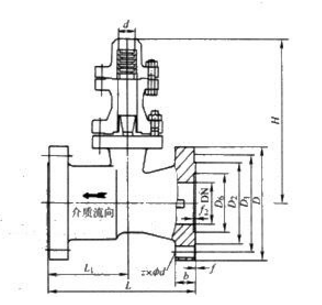

外形及连接尺寸图

外形及连接尺寸表

H48Y—100 （mm）

DN	L	L₁	D	D₁	D₂	D₆	b-f	f1	z×Φd	d	Η
100	415	258	265	210	172	150	38-3	4.5	8×Φ30	51	394
150	620	380	350	290	250	204	46-3	4.5	12 ×Φ34	69	640

H48Y—200 (mm)

DN	L	L₁	D	D₁	D₂	D₆	b-f	f₁	z×Φd	d	Η
150	550	307	395	360	305	190	82-3	6	12×Φ48	66	635
175	610	330	475	394	340	214	84-4	6	12×Φ48	66	686
225	900	450	580	483	418	268	100-3	6	12×Φ58	121	930
250	900	450	670	572	506	319	130-3	6	16×Φ58	121	930

主要零部件材料表

型号	材料
	阀体	摇杆	阀瓣	节流环
H48Y—100	优质碳钢	不锈钢	碳钢	不锈钢
H48Y—200

H48Y—100/200型钢制三通空排止回阀CAD图纸下载
