DKZ940H/Y、DKZ960Y型PN63真空闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DKZ940H、DKZ940Y、DKZ960Y

类别：闸阀

结构：电动闸阀、法兰闸阀、楔式闸阀、弹性座封闸阀

壳体： WCB碳钢、Cr5Mo铬钼钢

密封：更新中…

压力： 1.6MPa~6.3 MPa

温度：更新中…

作用：更新中…

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

DK Z 9 4 0 H-16 C

DK ---------------------- 厂标

Z ---------------------- 闸阀

9 ----------------------- 阀的传动方式（如：电动）

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：铬镍钛钢）

主要性能

型号	PN	工作压力/Mpa

DKZ940H-16C~63	16~63	1.6~6.3
DKZ940Y-16I~63I
DKZ960Y-16C~63

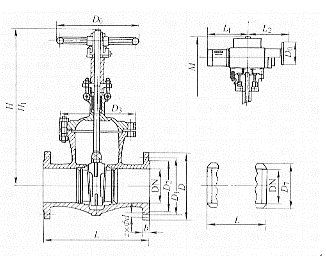

外形及连接尺寸图

外形及连接尺寸表

DKZ940H-63、DKZ940Y-63I、DKZ960Y-63

DN	L	D	D1	D2	D6	b	z×φd	D3	D7	M	L1	L2	Do	电装型号	重量/kg
50	250	175	135	102	88	26	4×φ23	200	80	574	325	381	250	DZ-15B(Ⅰ)	87
65	280	200	160	130	110	28	8×φ23	-	-	-	-	-	-	-	-
80	310	210	170	140	121	30	8×φ23	215	108	662	325	381	250	ZD22-18b	138
100	350	250	200	168	150	32	8×φ25	250	135	772	325	411	250	ZD30-18a	162
150	450	340	280	240	204	38	8×φ34	365	195	1120	408	475	250	ZD45-18d	360
200	550	405	345	300	260	44	12×φ34	440	250	1288	445	558	360	ZD90-18b	523
250	650	470	400	352	313	48	12×φ41	530	310	1473	445	571	400	ZD120-18b	800
300	750	530	460	412	364	54	16×φ41	565	384	1685	445	571	400	ZD120-18b	854
350	850	595	525	475	422	60	16×φ41	680	415	2004	430	937	400	ZD250	1570
400	950	670	585	525	474	66	16×φ48	765	560	2040	430	937	400	ZD250	2045
500	1150	800	705	640	576	70	20×φ54	920	565	2600	430	937	400	DZW400	2627

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	填料	填料垫	手轮	阀杆螺母	阀杆
DKZ940H-16C~63	WCB	柔性石墨	AL	QT450-10	ZCuAll0Fe3	1Cr13
DKZ940Y-16I~63I	Cr5Mo
DKZ960Y-16C~63	WCB
