- Z940H/Y/W型PN160钢制电动楔式闸阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： Z940H、Z940Y、Z940W
类别： 闸阀
结构： 电动闸阀、法兰闸阀、楔式闸阀、弹性座封闸阀
壳体： 碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼合金钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬镍不锈钢（0Cr18Ni9(AISI 304)、ZG0Cr18Ni19(ASTM A351-CF8 / ASTM A296-CF8)、00Cr18Ni10(AISI 304L / ASTM A276-304L)）
、铬镍钼不锈钢
密封： 堆焊铁基合金2Cr13、堆焊硬质合(D802、STELLITE 6/STL 6)、本体材料
压力： 10 MPa、16MPa
温度： ≤550℃
作用： 更新中…
标准： 国标
产品特点更新中…
适用介质水、蒸汽、油品、硝酸类介质、醋酸类介质
产品图
型号说明
Z 9 4 0 H-100 C
Z ---------------------- 闸阀
9 ----------------------- 阀的传动方式（如：电动）
4 ---------------------- 阀的连接方式（如：法兰）
0 ---------------------- 阀的结构（如：弹性闸阀）
H ---------------------- 阀的密封材质（如：Cr13系不锈钢）
100 -------------------- 阀的公称压力（如：10MPa）
C ---------------------- 阀的材质（如：碳钢）
主要性能
型号 | PN | 工作压力/Mpa | 适用温度/℃ | 适用介质 |
Z940H-100 | 100 | 10 | ≤425 | 水、蒸汽、油品 |
Z940H-160 | 160 | 16 | ||
Z940Y-100 | 100 | 10 | ||
Z940Y-160 | 160 | 16 | ||
Z940Y-100I | 100 | 10 | ≤550 | 蒸汽、油品 |
Z940W-100P | 100 | 10 | ≤200 | 硝酸类介质 |
Z940W-100R | 100 | 10 | 醋酸类介质 |

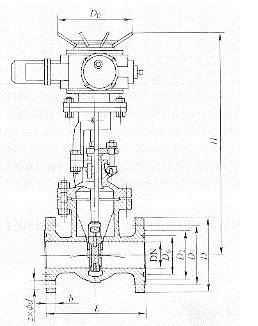

外形及连接尺寸图
外形及连接尺寸表
PN16 (mm)
DN | L | D | D1 | D2 | D6 | b | z×φd | H | 重量/kg |
50 | 300 | 215 | 165 | 132 | 95 | 36 | 8×φ25 | 650 | 170 |
65 | 345 | 245 | 190 | 152 | 110 | 44 | 8×φ30 | 680 | 230 |
80 | 390 | 260 | 205 | 168 | 130 | 46 | 8×φ30 | 755 | 250 |
100 | 450 | 300 | 240 | 200 | 160 | 48 | 8×φ34 | 830 | 390 |
125 | 525 | 355 | 285 | 238 | 190 | 60 | 8×φ41 | 970 | 450 |
150 | 600 | 390 | 318 | 270 | 205 | 66 | 12×φ48 | 1168 | 680 |
200 | 750 | 480 | 400 | 345 | 275 | 78 | 12×φ48 | 1492 | 1073 |
主要零部件材料表
型号 | 材料 | |||
阀体、阀盖、闸板 | 闸杆 | 密封面 | 填料 | |
Z940H-100 | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉石墨或柔性石墨 |
Z940H-160 | ||||
Z940Y-100 | 堆焊硬质合金 | |||
Z940Y-160 | ||||
Z940Y-100I | 铬钼合金钢 | 铬钼合金钢 | 堆焊硬质合金 | 柔性石墨 |
Z940W-100P | 铬镍不锈钢 | 铬镍不锈钢 | 本体材料 | 聚四氟乙烯 |
Z940W-100R | 铬镍钼不锈钢 | 铬镍钼不锈钢 | 本体材料 | |
