- DKJ941H/Y、DKJ961H/Y型PN40真空截止阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： DKJ941H、DKJ941Y、DKJ961H、DKJ961Y
类别： 截止阀
结构： 真空截止阀、电动截止阀、焊接式截止阀、直通流道截止阀
壳体： WCB碳钢、Cr5Mo铬钼合金钢
密封： 更新中…
压力： 1.6MPa~6.3MPa
温度： 更新中…
作用： 更新中…
标准： 国标
产品特点：更新中…
适用介质:更新中…
产品图
型号说明
DK J 9 4 1H—25 C
DK---------------------- 厂标
J ---------------------- 截止阀
9 ---------------------- 阀的传动方式（如：电动）
4 ---------------------- 阀的连接方式（如：法兰）
1 ---------------------- 阀的结构（如：直通流道截止阀）
H ---------------------- 阀的密封材质（如：Cr13系不锈钢）
25 --------------------- 阀的公称压力（如2.5MPa）
C ---------------------- 阀的材质（如：碳钢）
主要性能
型号 | PN | 工作压力MPa |
DKJ941H-25~63 | 16~63 | 1.6~6.3 |
DKJ941Y-25I~63I | ||
DKJ961H-25~63 | ||
DKJ961Y-25I~63I |

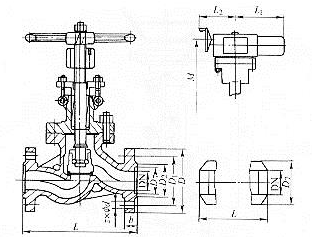

外形及连接尺寸图
外形及连接尺寸表
DKJ941H-40、DKJ941H-40I、DKJ961H-40、DKJ961H-40I （mm）
DN | L | D | D1 | D2 | b | Z×Φd | M | L1 | L2 | D7 | 电装型号 | 重量Kg |
25 | 160 | 115 | 85 | 65 | 16 | 4×Φ14 | 573 | 274 | 126 | 49 | DZ5 | 31.5 |
32 | 190 | 135 | 100 | 78 | 18 | 4×Φ18 | 583 | 274 | 126 | 62 | DZ5 | 31 |
40 | 200 | 145 | 110 | 85 | 18 | 4×Φ18 | 623 | 283 | 170 | 70 | DZ5-18 | 48 |
50 | 230 | 160 | 125 | 100 | 20 | 4×Φ18 | 645 | 363 | 197 | 80 | DZ15B | 66.2 |
65 | 290 | 180 | 145 | 120 | 22 | 8×Φ18 | 690 | 411 | 325 | 95 | DZ30-18a | 123.4 |
80 | 310 | 195 | 160 | 135 | 22 | 8×Φ18 | 715 | 411 | 325 | 101 | DZ30-18a | 145 |
100 | 350 | 230 | 190 | 160 | 24 | 8×Φ23 | 770 | 411 | 325 | 140 | DZ30-18a | 158 |
125 | 400 | 270 | 220 | 188 | 28 | 8×Φ25 | 782 | - | - | 169 | - | 195 |
150 | 480 | 300 | 250 | 218 | 30 | 8×Φ25 | 875 | 408 | 475 | 198 | DZ45-18 | 231 |
200 | 600 | 360 | 320 | 282 | 38 | 12×Φ30 | 1458 | 443 | 714 | 256 | DZ60B | 286 |
主要零部件材料表
型号 | 材料 | |||||
阀体阀盖 | 填料 | 填料垫 | 手轮 | 阀杆螺母 | 阀杆 | |
DKJ941H-25~63 | WCB | 柔性石墨 | AL | QT450-10 |
ZcuA110Fe3 | 1Cr13 |
DKJ941Y-25I~63I | Cr5Mo | |||||
DKJ961H-25~63 | WCB | |||||
DKJ961Y25I~63I | Cr5Mo | |||||
- DKJ941H/Y、DKJ961H/Y型PN40真空截止阀CAD图纸下载
- 市场指导价格表
- 售后服务说明
