J961Y型2500（LB）~3500（LB）电站用电动对焊截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J961Y

类别：截止阀

结构：电动截止阀、焊接截止阀、直通流道截止阀

壳体： WCB碳钢、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬钼钒钢（12Cr1MoV、15CrMo1V(ASTM A356-Gr9 / ASTM A405-P24)、ZG20Cr1MoV(ASTM A217-WC6)、ZG15Cr1MoV(ASTM A217-WC9)）

密封：软钢

压力： 1500（Lb）、2000（Lb）、2500（Lb）、3500（Lb）

温度： ≤593℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽


产品图

型号说明

J 9 6 1 Y-1500（Lb）I

J ---------------------- 截止阀

9 ----------------------- 阀的传动方式（如：电动）

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

1500（Lb）-------------- 阀的公称压力（如：1500（Lb））

I ---------------------- 阀的材质（如：铬钼钢）

主要性能

型号	压力级（Lb）	适用温度℃	适用介质
J961Y-1500（Lb）	1500	≤427	水、蒸汽
J961Y-2000（Lb）	2000	≤454
J961Y-2500（Lb）	2500	≤454
J961Y-1500（Lb）I	1500	≤552	水、蒸汽
J961Y-2000（Lb）I	2000	≤593
J961Y-2500（Lb）I	2500	≤593
J961Y-1500（Lb）V	1500	≤427	水、蒸汽
J961Y-2500（Lb）V	2500	≤454	水、蒸汽
J961Y-3500（Lb）V	3500	≤593	水、蒸汽

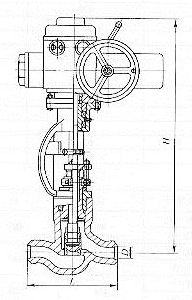

外形及连接尺寸图

外形及连接尺寸表

2500（Lb）（mm）

DN	DN/in	L	H	重量Kg
50	2	451	625	210
80	3	578	840	288
100	4	673	1100	590
150	6	914	1680	978

3500（Lb）（mm）

DN/in	DN	电装型号	D	L	H	重量Kg
21/2	65	SMD-00	98	480	945	-
21/2	65	SMD-0	98	480	1025	375
3	80	SMD-0	138	640	1150	565
3	80	SB-1	138	640	1185	675
4	100	SB-2	158	800	1290	750
4	100	SB-2	158	800	1300	872
6	150	SB-3	190	965	1500	1400

主要零部件材料表

型号	阀体阀盖	阀杆	阀瓣	填料	密封环
J961Y-1500（Lb）	WCB	铬不锈钢	25#钢堆焊硬质合金	柔性石墨	软钢
J961Y-2000（Lb）
J961Y-2500（Lb）
J961Y-1500（Lb）I	铬钼钢	铬不锈钢	铬钼钢堆焊硬质合金
J961Y-2000（Lb）I
J961Y-2500（Lb）I
J961Y-1500（Lb）V	铬钼钒钢	铬不锈钢	铬钼钒钢堆焊硬质合金
J961Y-2500（Lb）V
J961Y-3500（Lb）V		20Cr1MoV1A	12Cr1MoV1A	柔性石墨	软钢

J961Y型2500（LB）~3500（LB）电站用电动对焊截止阀CAD图纸下载
