J961H/Y型PN25~PN160钢制电动截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J961H、J961Y

类别：截止阀

结构：电动截止阀、焊接截止阀、直通流道截止阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封： H：铬不锈钢 Y：硬质合金(D802、STELLITE 6/STL 6)

压力： 2.5 MPa、4.0 MPa、10.0 MPa、16.0MPa

温度： ≤450℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品


产品图

型号说明

J 9 6 1 H-25 C

J ---------------------- 截止阀

9 ----------------------- 阀的传动方式（如：电动）

6 ---------------------- 阀的连接方式（如：焊接）

1 ---------------------- 阀的结构（如：直通流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

25 --------------------- 阀的公称压力（如：2.5MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力MPa	适用温度℃	适用介质

J961H-25	25	2.5	≤425	水、蒸汽、油品
J961Y-25
J961H-40	40	4.0
J961Y-40
J961H-100	100	10.0	≤450
J961Y-100
J961H-160	160	16.0
J961Y-160

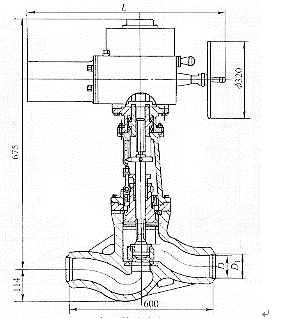

外形及连接尺寸图

外形及连接尺寸表

PN25、PN40 （mm）

DN	L	D	D1	重量Kg	DN	L	D	D1	重量Kg
15	90	34	22.5	4	15	90	36	22.5	4
20	100	44	28.5	6	20	110	44	28.5	6
25	120	48	34.5	8	25	120	52	34.5	11
32	140	56	43	14	32	140	62	43	11.5
40	170	66	49	19	40	170	70	49	12.3
40	170	66	49	19	50	200	86	61	14

主要零部件材料表

型号	材料
	阀体阀盖	阀杆	密封面	填料
J961H-25	碳素钢	铬不锈钢	H：铬不锈钢 Y：硬质合金	柔性石墨
J961Y-25
J961H-40
J961Y-40
J961H-100
J961Y-100
J961H-160
J961Y-160

J961H/Y型PN25~PN160钢制电动截止阀CAD图纸下载
