J965Y型1500(LB)~ 2000(LB)电动对焊直流式截止阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： J965Y

类别：截止阀

结构：电动截止阀、焊接式截止阀、直流流道截止阀

壳体：碳钢（WCB、WC1、WC6、WC9）

密封：软钢

压力： 1500（Lb）、2000（Lb）、2500（Lb）、3500（Lb）

温度： ≤593℃

作用：更新中…

标准：美标

产品特点更新中…

适用介质水、蒸汽

J965Y型1500(LB)~ 2000(LB).png

产品图

型号说明

J 9 6 5 Y-1500(Lb) C

J ---------------------- 截止阀

9 ----------------------- 阀的传动方式（如：电动）

6 ---------------------- 阀的连接方式（如：焊接）

5 ---------------------- 阀的结构（如：直流流道截止阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

1500 (Lb) -------------- 阀的公称压力（如：1500(Lb)）

C ---------------------- 阀的材质（如：碳钢）

主要性能

适用温度℃	压力级Lb				适用介质
	1500	2000	2500	3500
	工作压力MPa
38	26.0	34.7	43.4	60.7	水、蒸汽
427	14.5	19.3	24.1	33.7
38	24.4	32.5	40.7	57.0
454	17.1	22.8	28.5	40.0
38	26.4	35.2	43.9	61.5
552	6.3	8.45	10.6	14.8
38	26.4	35.2	43.9	61.5
593	4.0	5.3	6.6	9.3

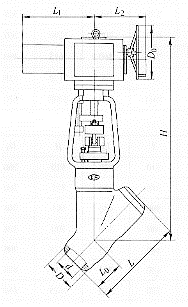

外形及连接尺寸图

外形及连接尺寸表

J965Y-1500(Lb) （mm）

DN/in	DN	D	d	L	L0	H	D0	L1	L2	重量kg
4	100	124	84	457	170	990	308	525	415	320
6	150	198	134	610	200	1280	308	632	477	590
8	200	238	162	862	260	1615	460	632	477	1040

J965Y-2000(Lb) （mm）

DN/in	DN	D	d	L	L0	H	D0	L1	L2	重量kg
4	100	124	80	457	170	990	308	525	415	327
5	125	148	96	533	195	1115	308	525	415	408
6	150	171	111	610	200	1280	308	632	477	598
8	200	256	148	762	560	1615	460	632	477	1050
10	250	302	184	914	300	2170	610	785	690	1480
12	300	372	238	1041	360	2490	610	864	715	2340

主要零部件材料表

阀体材料	材料
	阀座阀瓣	阀盖	阀杆	密封环	填料	阀杆螺母

WCB	25	25	1Cr17Ni2	软钢	柔性石墨	ZHAL6 6-6-3-2
		WCB	SUS630
WC1	15CrMoA	15CrMoA	1Cr17Ni2
		WC1	SUS630
WC6	15CrMoA	15CrMoA	20 Cr1MoV1A
		WC6	SUH600
WC9	15CrMoA	15CrMoA	20 Cr1MoV1A
		WC9	SUH600
