H42N—25/40型升降立式止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H42N—25、H42N—40

类别：止回阀

结构：法兰止回阀、升降式阀瓣止回阀、立式结构止回阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）

密封：不锈钢与尼龙1010

压力： 2.5 MPa、4.0MPa

温度：-40℃~100℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质液化石油气、液氨等


产品图

型号说明

H 4 2 N—25 C

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

2 ---------------------- 阀的结构（如：立式结构止回阀）

N --------------------- 阀的密封材质（如：尼龙）

25 --------------------- 阀的公称压力（如：2.5MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
H42N—25	25	2.5	-40~100	液化石油气、
H42N—40	40	4.0	-40~100	液氨等

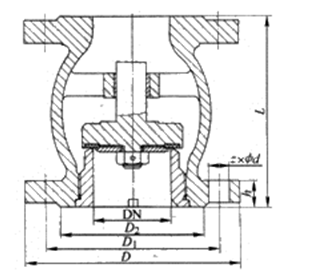

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	D	D1	D2	b	f	z×Φd
25	115	115	85	65	16	2	4 ×Φ14
32	120	135	100	78	18	3	4 ×Φ18
40	130	145	110	85	18	3	4 ×Φ18
50	140	160	125	100	20	3	4 ×Φ18
65	160	180	145	120	22	3	8×Φ18
80	185	195	160	135	22	3	8 ×Φ18
100	210	230	190	160	24	3	8 ×Φ23
125	250	270	220	188	28	3	8×Φ25
150	300	300	250	218	30	3	8 ×Φ25
200	380	360	310	278	34	3	12 ×Φ25

主要零部件材料表

型号	材料
	阀体	密封面与阀瓣
H42N—25	碳素钢	不锈钢与尼龙1010
H42N—40
