HH44X—10、H44X—10型缓闭止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： HH44X—10、H44X—10

类别：止回阀

结构：法兰止回阀、单瓣结构止回阀

壳体：更新中…

密封：更新中…

压力： 1.0MPa

温度： 0℃~80℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质净水、源水、污水等

型号说明

H H 4 4 X—10 C

H ---------------------- 阀的第二功能（如：缓闭式）

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

4 ---------------------- 阀的结构（如：单瓣结构止回阀）

X ---------------------- 阀的密封材质（如：橡胶）

10 --------------------- 阀的公称压力（如：1.0MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
HH44X—10	10	1.0	0~80	净水、源水、污水等
H44X—10

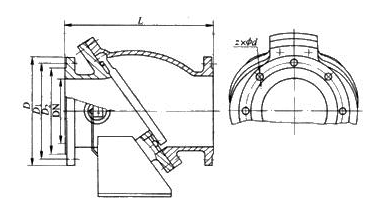

外形及连接尺寸图

外形及连接尺寸表

HH44X—10 (mm)

DN	L	D	D₁	D₂	z×Φd
200	500	340	295	268	8 ×Φ22
250	600	395	350	320	12 ×Φ22
300	700	445	400	370	12 ×Φ22
350	800	505	460	430	16 ×Φ22
400	900	565	515	482	16 ×Φ2β
500	1100	670	620	585	20×Φ26
600	1300	780	725	68S	20×Φ30

H44X—10 (mm)

DN	L	D	D₁	D₂	z×Φd
50	230	165	125	102	4 ×Φ17.5
80	310	200	160	133	8×Φ17.5
100	350	220	180	158	8×Φ17.5
150	480	285	240	212	8 ×Φ22
