HH44X—10型缓闭式铁制止回阀
性能参数
外形尺寸与规格重量
其他主要参数

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
HH44X—10	10	1.0	≤80	水

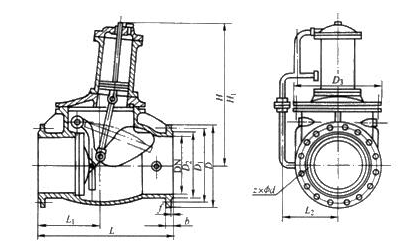

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	L₁	L₂	D	D₁	D₂	D₃	b	z×Φd	Η	Η	重量/kg
200	495	230	250	340	295	268	395	26	8 ×Φ22	630	770	148
250	622	280	270	396	350	320	445	28	12 ×Φ22	700	880	205
300	698	310	300	445	400	370	505	28	12 ×Φ22	810	1020	292
350	787	360	330	505	460	430	565	30	16 ×Φ22	880	1130	381
400	914	420	350	565	515	482	615	32	16 ×Φ26	970	1250	507
500	1100	510	440	670	620	585	760	34	20 ×Φ26	1140	1480	853
600	1295	610	480	780	725	685	845	36	20 ×Φ30	1280	1670	1224

主要零部件材料表

型号	材料
型号	阀体、阀瓣、液压缸、活塞	摇杆	阀瓣密封圈
HH44X—10	灰铸铁	球墨铸铁	橡胶

HH44X—10型缓闭式铁制止回阀CAD图纸下载
