H42H—16/25Q型立式铁制止回阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H42H—16、H42H—25Q

类别：止回阀

结构：法兰止回阀、立式结构止回阀

壳体：灰铸铁（HT200、HT250）、球墨铸铁(QT400-18、QT400-15、QT450-10、QT500-7

密封：更新中…

压力： 1.6 MPa、2.5MPa

温度： ≤350℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品

型号说明

H 4 2 H—25 Q

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

2 ---------------------- 阀的结构（如：立式结构止回阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

25 --------------------- 阀的公称压力（如：2.5MPa）

Q ---------------------- 阀的材质（如：球墨铸铁）

主要性能

型号	PN	工作压力	适用温度	适用介质
型号	PN	/MPa	/℃	适用介质
H42H—16	16	1.6	≤350	水、蒸
H42H—25Q	25	2.5	≤350	汽油品

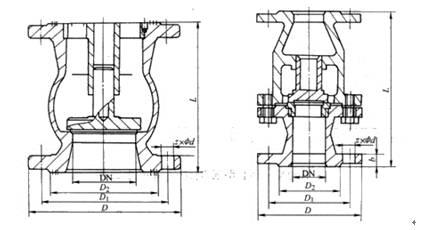

外形及连接尺寸图

外形及连接尺寸表 (mm)

DN	L	D	D₁	D₂	b	z×Φd	重量/kg
15	80	95	65	45	16	4 ×Φ14	—
20	90	105	75	55	16	4×Φ14	—
25	100	115	85	65	16	4 ×Φ14	—
32	110	135	100	78	18	4 ×Φ18	—
40	120	145	110	85	18	4 ×Φ18	—
50	140	160	125	100	20	4 ×Φ18	7.7
65	160	180	145	120	22	8×Φ18	10.8
80	185	195	160	135	22	8×Φ18	11.9
100	210	230	190	160	24	8×Φ22	19.1
125	275	270	220	188	28	8×Φ25	—
150	300	300	250	218	30	8×Φ25	46.4
200	380	360	310	278	34	12×Φ25	63.5

主要零部件材料表

型号	材料
	阀体	阀瓣	导向套
H42H—16	灰铸铁	铬不锈钢	铬不锈钢
H42H—25Q	球墨铸铁

H42H—16/25Q型立式铁制止回阀CAD图纸下载
