H45X一2.5型旋启双瓣式底阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： H42X—2.5、H45X一2.5、H45X一2.5

类别：止回阀

结构：法兰止回阀、立式结构止回阀、升降式阀瓣止回阀、多瓣结构止回阀

壳体：灰铸铁（HT200、HT250）

密封：橡胶灰铸铁（HT200、HT250）

压力： 0.25MPa

温度： ≤50℃

作用：低温止回阀

标准：国标

产品特点更新中…

适用介质水

型号说明

H 4 2 X—2.5 Z

H ---------------------- 止回阀

4 ---------------------- 阀的连接方式（如：法兰）

2 ---------------------- 阀的结构（如：立式结构止回阀）

X ---------------------- 阀的密封材质（如：橡胶）

2.5 ------------------- 阀的公称压力（如：0.25MPa）

Z ---------------------- 阀的材质（如：灰铸铁）

主要性能

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质

H42X—2.5	2.5	0.25	≤50	水
H45X—2.5
H46X—2.5

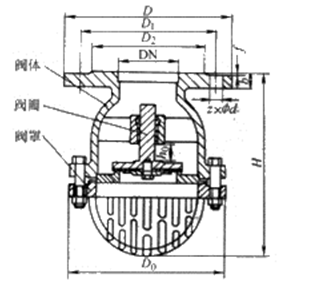

外形及连接尺寸图

外形及连接尺寸表 (mm)

型号	DN	D	D₁	D₂	b-f	z×Φd	Do	Η₀	Η	重量/kg
H42X—2.5	50	140	110	90	16-3	4×Φ14	132	17	135	3.8
	65	160	130	110	16-3	4×Φ14	167	25	175	6.5
	80	185	150	125	18-3	4 ×Φ18	196	32	190	8.6
	100	205	170	145	18-3	8×Φ18	243	40	225	12.8
	125	235	200	175	20-3	8×Φ18	274	43	270	17.8
	150	260	225	200	20-3	8×Φ18	311	58	303	23.9
	200	315	280	255	22-3	8×Φ18	402	65	380	47.1
	250	370	335	310	24-3	12×Φ18	458	84	500	70.5
	300	435	395	362	24-4	12×Φ23	515	90	540	108
	350	485	445	412	26-4	12×Φ23	600	130	600	158
H45X—2.5	500	640	600	568	30-4	16×Φ23	720	—	823	193.6
H46X—2.5	400	535	495	462	28-4	16×Φ23	650	—	710	320

主要零部件材料表

型号	材料
	阀体、阀罩、阀瓣	密封面
H42X—2.5	灰铸铁	橡胶灰铸铁
H45X—2.5
H46X—2.5
