- Z40H/Y/W型PN25钢制楔式闸阀
- 性能参数
- 外形尺寸与规格重量
- 其他主要参数
规格参数
型号： Z40H、Z40Y、Z40W
类别： 闸阀
结构： 楔式闸阀、法兰闸阀、弹性座封闸阀
壳体： 碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼合金钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)）、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）
密封： 堆焊铁基合金2Cr13、堆焊硬质合金(D802、STELLITE 6/STL 6)、铬镍钛不锈钢、本体材料
压力： 1.0MPa
温度： ≤550℃
作用： 更新中…
标准： 国标
产品特点更新中…
适用介质水、蒸汽、油品、弱腐蚀性介质
产品图
型号说明
Z 4 0 H-16 C
Z ---------------------- 闸阀
4 ---------------------- 阀的连接方式（如：法兰）
0 ---------------------- 阀的结构（如：弹性闸阀）
H ---------------------- 阀的密封材质（如：硬质合金）
16 --------------------- 阀的公称压力（如：1.6MPa）
C ---------------------- 阀的材质（如：碳钢）
主要性能
型号 | PN | 工作压力 (MPa) | 适用温度 (℃) | 适用介质 |
Z40H-16C | 16 | 1.6 | ≤425 | 水、蒸汽、油品 |
Z40H-25 | 25 | 2.5 | ||
Z40Y-16C | 16 | 1.6 | ||
Z40Y-25 | 25 | 2.5 | ||
Z40Y-16I | 16 | 1.6 | ≤550 | 蒸汽、油品 |
Z40Y-25I | 25 | 2.5 | ||
Z40W-16P | 16 | 1.6 | ≤150 | 弱腐蚀性介质 |
Z40W-25P | 25 | 2.5 | ||
Z40Y-16P | 16 | 1.6 | ||
Z40Y-25P | 25 | 2.5 | ||
Z40Y-16R | 16 | 1.6 | 腐蚀性介质 | |
Z40Y-25R | 25 | 2.5 |

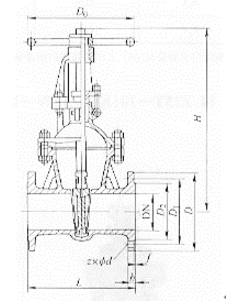

外形及连接尺寸图
外形及连接尺寸表
PN25 (mm)
DN | L | D | D1 | D2 | b | f | z×φd | H | Do | 重量/kg |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4×φ14 | 175 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4×φ14 | 180 | 200 | 5 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4×φ14 | 210 | 220 | 6 |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4×φ18 | 210 | 220 | 7 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4×φ18 | 350 | 220 | 18 |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4×φ18 | 358 | 250 | 25 |
65 | 265 | 180 | 145 | 120 | 22 | 3 | 8×φ18 | 373 | 280 | 35 |
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8×φ18 | 435 | 300 | 50 |
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8×φ23 | 500 | 350 | 65 |
125 | 325 | 270 | 220 | 188 | 28 | 3 | 8×φ25 | 614 | 400 | 100 |
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8×φ23 | 674 | 450 | 135 |
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12×φ25 | 818 | 500 | 180 |
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12×φ30 | 969 | 550 | 207 |
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16×φ30 | 530 | 560 | 400 |
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16×φ34 | 1280 | 640 | 631 |
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16×φ34 | 1450 | 640 | 900 |
450 | 650 | 660 | 600 | 555 | 50 | 4 | 20×φ34 | 1541 | 720 | 1012 |
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20×φ41 | 1676 | 720 | 1166 |
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20×φ41 | 1874 | 800 | 1258 |
700 | 900 | 995 | 875 | 815 | 60 | 5 | 24×φ48 | 2280 | 850 | - |
800 | 1000 | 1070 | 990 | 930 | 64 | 5 | 24×φ48 | 2420 | 900 | - |
主要零部件材料表
型号 | 材料 | |||
阀体、阀盖、闸板 | 闸杆 | 密封面 | 填料 | |
Z40H-16C | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉石墨或柔性石墨 |
Z40H-25 | ||||
Z40Y-16C | 堆焊硬质合金 | |||
Z40Y-25 | ||||
Z40Y-16I | 铬钼合金钢 | 铬钼合金钢 | 堆焊铁基合金 | 柔性石墨 |
Z40Y-25I | ||||
Z40W-16P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢本体材料 | 聚四氟乙烯 |
Z40W-25P | ||||
Z40Y-16P | 堆焊铁基合金 | |||
Z40Y-25P | ||||
Z40Y-16R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | ||
Z40Y-25R | ||||
