SZ40H、SZ940H型PN63水封闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： SZ40H、SZ940H

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体：碳素钢WCB

密封：碳素钢WCB

压力： 1.6MPa、2.5MPa、4.0MPa、6.3MPa

温度：更新中…

作用：水封闸阀

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

S Z 4 0 H-16 C

S --------------------- 厂标

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 (MPa)

SZ40H-16C~63	16~63	1.6~6.3
SZ940H-16C~63

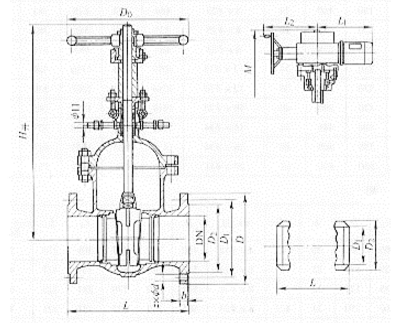

外形及连接尺寸图

外形及连接尺寸表

SZ40H-63、SZ940H-63 (mm)

DN	L	D	D1	D2	D6	b	f	z×φd	H	Do	H	L1	L2	重量/kg
DN	L	D	D1	D2	D6	b	f	z×φd	H	Do	H	L1	L2	SZ40	SZ940
50	250	175	135	105	88	26	4	4×φ23	480	280	618	363	197	32	73
65	280	200	160	130	110	28	4	8×φ23	516	280	665	363	197	45	110
80	310	210	170	140	121	30	4	8×φ23	582	320	770	381	325	53	140
100	350	250	200	168	150	32	4.5	8×φ25	685	360	835	441	325	78	164
125	400	295	240	202	176	36	4.5	8×φ30	827	400	901	441	325	145	190
150	450	340	280	240	204	38	4.5	8×φ34	914	450	990	475	408	207	363
200	550	405	345	300	260	44	4.5	12×φ34	1132	560	1323	558	445	327	576
250	650	470	400	352	313	48	4.5	12×φ41	1407	640	1485	573	445	538	803
300	750	530	460	412	364	54	4.5	16×φ41	1580	640	1650	573	445	628	857
400	850	595	525	475	422	60	5	16×φ41	-	-	2039	712	430	-	1573
500	950	670	585	525	474	66	5	16×φ48	-	-	2075	712	430	-	2048
-	1150	800	705	640	576	70	5	20×φ54	-	-	2645	852	480	-	2630

主要零部件材料表

型号	材料
	阀体、阀盖、闸板、支架	阀座	隔环	填料	支架	手轮	阀杆
SZ40H-16C~63	WCB	25	1CR13	柔性石墨	WCB	QT450-10	1Cr13
SZ940H-16C~63
