SZ40H、SZ940H型PN40水封闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： SZ40H、SZ940H

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体：碳素钢WCB

密封：碳素钢WCB

压力： 1.6MPa、2.5MPa、4.0MPa、6.3MPa

温度：更新中…

作用：水封闸阀

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

S Z 4 0 H-16 C

S --------------------- 厂标

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 (MPa)

SZ40H-16C~63	16~63	1.6~6.3
SZ940H-16C~63

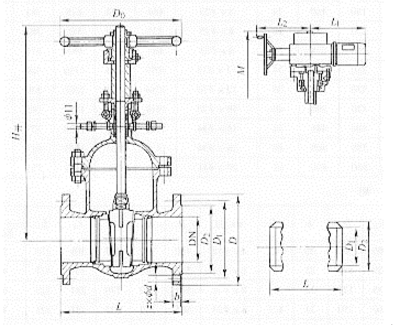

外形及连接尺寸图

外形及连接尺寸表

SZ40H-40、SZ940H-40 (mm)

DN	L	D1	D2	D6	b	f	z×φd	H	Do	H	L1	L2	重量/kg
DN	L	D1	D2	D6	b	f	z×φd	H	Do	H	L1	L2	SZ40	SZ940
50	250	125	100	88	20	4	4×φ18	440	240	602	308	170	25	62
65	280	145	120	110	22	4	8×φ18	510	280	697	363	197	40	86
80	310	160	135	121	22	4	8×φ18	577	320	770	381	325	52	144
100	350	190	160	150	24	4.5	8×φ23	685	360	821	381	325	76	164
125	400	220	188	176	28	4.5	8×φ25	796	360	821	381	325	102	190
150	450	250	218	204	30	4.5	8×φ25	912	400	984	411	325	157	245
200	550	320	282	260	38	4.5	12×φ30	1090	450	1180	530	405	262	428
250	650	385	345	313	42	4.5	12×φ34	1365	460	1437	577	445	395	625
300	750	450	408	364	45	4.5	16×φ34	1565	640	1592	617	445	612	805
400	950	585	535	474	50	5	16×φ41	1995	800	2070	937	430	1320	1873
500	1150	670	612	576	50	5	20×φ48	2451	800	2458	712	430	1875	2630

主要零部件材料表

型号	材料
	阀体、阀盖、闸板、支架	阀座	隔环	填料	支架	手轮	阀杆
SZ40H-16C~63	WCB	25	1CR13	柔性石墨	WCB	QT450-10	1Cr13
SZ940H-16C~63

SZ40H、SZ940H型PN40水封闸阀CAD图纸下载
