  • JZ40H/W/Y型PN40保温夹套楔式闸阀
  • 性能参数
  • 外形尺寸与规格重量
  • 其他主要参数

规格参数

型号： JZ40H、JZ40W、JZ40Y

类别： 闸阀

结构： 法兰闸阀、楔式闸阀、弹性座封闸阀、夹套闸阀

壳体： 碳素钢WCB、铬镍钛不锈钢CF8、铬镍钼钛不锈钢CF8M

密封： 堆焊铁基合金2Cr13、堆焊硬质合金(D802、STELLITE 6/STL 6)、碳素钢WCB、铬镍钛不锈钢CF8、铬镍钼钛不锈钢CF8M、B8/CF8铬镍钛不锈钢

压力： 1.6MPa、2.5MPa、4.0MPa

温度： ≤425℃

作用： 保温闸阀

标准： 国标

产品特点更新中…

适用介质水、蒸汽、油品、弱腐蚀性介质


              产品图

型号说明

J Z 4 0 H-16 C

J ---------------------  厂标

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）


主要性能

型号

适用介质

适用温度

JZ40H-16C

水、蒸汽、油品

≤425

JZ40H-25

JZ40H-40

JZ40Y-16C

JZ40Y-25

JZ40Y-40

JZ40W-16P

蒸汽、油品弱腐蚀性介质

≤150

JZ40W-25P

JZ40W-40P

JZ40Y-16P

JZ40Y-25P

JZ40Y-40P

JZ40W-16R

蒸汽、油品弱腐蚀性介质

≤150

JZ40W-25R

JZ40W-40R

JZ40Y-16R

JZ40Y-25R

JZ40Y-40R

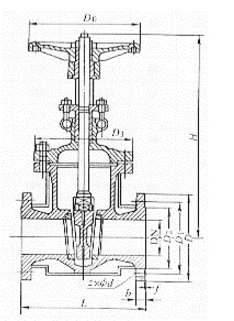

外形及连接尺寸图


外形及连接尺寸表

PN40                                                                      (mm)

DN

L

D

D1

D2

b

z×φd

H

Do

加热汽接头螺纹

重量/kg

50

250

195

160

135

22

8×φ18

371

280

M12×1.25

56

80

310

270

220

188

28

8×φ18

455

320

M12×1.25

105

100

350

300

250

218

30

8×φ23

550

360

M12×1.25

170

150

450

375

320

282

38

12×φ23

708

400

M20×1.5

270

200

550

445

385

345

42

12×φ25

890

400

M20×1.5

380

250

650

510

450

408

46

12×φ25

1015

500

M20×1.5

535

300

750

570

510

465

52

16×φ25

1235

500

M20×1.5

546

350

850

610

585

535

58

16×φ30

1390

500

M20×1.5

735

400

950

660

610

560

60

20×φ30

1560

500

M20×1.5

1224


主要零部件材料表

型号

材料

阀体、阀盖、闸板

阀座和闸板密封面

阀杆

填料

手轮

JZ40H-16C

碳素钢WCB

堆焊铁基合金

铬不锈钢2Cr13

石棉、石墨、柔性石墨

球墨铸铁或铸钢

JZ40H-25

JZ40H-40

JZ40Y-16C

堆焊硬质合金

JZ40Y-25

JZ40Y-40

JZ40W-16P

铬镍钛不锈钢CF8

本体材料、B8/CF8

铬镍钛不锈钢304

聚四氟乙烯

JZ40W-25P

JZ40W-40P

JZ40Y-16P

堆焊硬质合金

JZ40Y-25P

JZ40Y-40P

JZ40W-16R

铬镍钼钛不锈钢CF8M

本体材料、B8/CF8M

铬镍钼钛不锈钢316

聚四氟乙烯

JZ40W-25R

JZ40W-40R

JZ40Y-16R

堆焊硬质合金

JZ40Y-25R

JZ40Y-40R
