Z40H/Y/W型PN63钢制楔式闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： Z40H、Z40Y、Z40W

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）

密封：碳素钢（ZG200、ZG250、WCA、WCB、WCC、A3、10、20、25、35）、铬钼钢（12CrMo(SAE 4119)、15CrMo(ASTM A182-F11 / ASTM A182-F12)、20CrMo(SAE AISI 4118)、1Cr5Mo(ASTM A182-F5)）、铬镍钛不锈钢、铬镍钼钛不锈钢（0Cr18Ni12Mo2Ti / 1Cr18Ni12Mo2Ti(ASTM A276-316)、00Cr17Ni14Mo2(AISI 316L / ASTM A276-316L)、ZG00Cr17Ni14Mo2(ASTM A351-CF3M / ASTM A296-CF3M)、ZG0Cr18Ni12Mo2Ti(ASTM A296-CF8M / ASTM A351-CF8M)）、堆焊铁基合金2Cr13、堆焊硬质合金(D802、STELLITE 6/STL 6)

压力： 4.0MPa、6.3MPa

温度： ≤550℃

作用：更新中…

标准：国标

产品特点更新中…

适用介质水、蒸汽、油品、弱腐蚀性介质、腐蚀性介质


产品图

型号说明

Z 4 0 W-40 P

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

W ---------------------- 阀的密封材质（如：阀体直接加工）

40 --------------------- 阀的公称压力（如：4.0MPa）

P ---------------------- 阀的材质（如：铬镍钛钢）

主要性能

型号	PN	工作压力/Mpa	适用温度/℃	适用介质
型号	PN	工作压力/Mpa	适用温度/℃	适用介质
Z40H-40	40	4	≤425	水、蒸汽油品
Z40H-63	63	6.3
Z40H-40Q	40	4
Z40Y-40	40	4
Z40Y-63	63	6.3
Z40Y-40I	40	4	≤550	蒸汽、油品
Z40Y-63I	63	6.3	≤550	蒸汽、油品
Z40W-40P	40	4	≤150	弱腐蚀性介质
Z40W-40P	40	4		弱腐蚀性介质
Z40Y-40R	40	4		腐蚀性介质
Z40Y-40R	40	4		腐蚀性介质

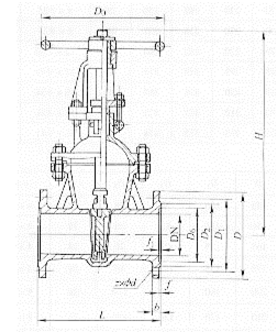

外形及连接尺寸图

外形及连接尺寸表

PN63 (mm)

DN	L	D	D1	D2	D8	b	z×φd	H	H1	Do	重量/kg
25	210	135	100	78	58	22	4×φ18	310	-	-	10
32	230	150	110	82	66	24	4×φ23	320	-	-	14
40	240	165	125	95	76	24	4×φ23	360	-	-	37
50	250	175	135	105	88	26	4×φ23	371	438	280	34
65	280	200	160	130	110	28	8×φ23	393	473	280	43
80	310	210	170	140	121	30	8×φ23	455	550	320	60
100	350	250	200	168	150	32	8×φ25	551	669	360	89
125	400	295	240	202	175	36	8×φ30	628	772	400	140
150	450	340	280	240	204	38	8×φ34	718	893	450	207
200	550	405	345	300	260	44	12×φ34	873	1100	560	327
250	650	470	400	352	313	48	12×φ41	1050	1332	640	467
300	750	530	460	412	364	54	16×φ41	1470	1804	640	590
350	850	595	525	475	474	60	16×φ41	-	-	-	-

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	闸杆	密封面	填料
Z40H-40	碳素钢	铬不锈钢	堆焊铁基合金	石棉、石墨或柔性石墨
Z40H-63
Z40H-40Q
Z40Y-40			堆焊硬质合金
Z40Y-63
Z40Y-40I	铬钼钢	铬钼钢	堆焊铁基合金
Z40Y-63I
Z40W-40P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z40W-40P			堆焊硬质合金
Z40Y-40R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z40Y-40R			堆焊硬质合金

Z40H/Y/W型PN63钢制楔式闸阀CAD图纸下载
