SZ40H、SZ940H型PN16水封闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： SZ40H、SZ940H

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体：碳素钢WCB

密封：碳素钢WCB

压力： 1.6MPa、2.5MPa、4.0MPa、6.3MPa

温度：更新中…

作用：水封闸阀

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

S Z 4 0 H-16 C

S --------------------- 厂标

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 (MPa)

SZ40H-16C~63	16~63	1.6~6.3
SZ940H-16C~63

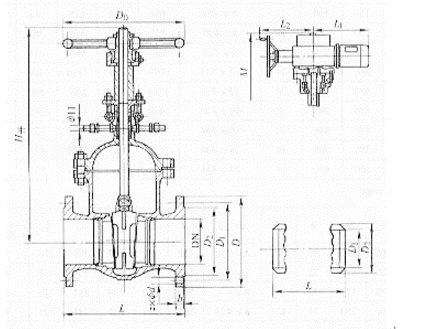

外形及连接尺寸图

外形及连接尺寸表

SZ40H-16C、SZ940H-16C (mm)

DN	L	D	D1	D2	b	z×φd	H开	Do	M	L1	L2	重量/kg
DN	L	D	D1	D2	b	z×φd	H开	Do	M	L1	L2	SZ40	SZ940
50	250	160	125	100	16	4×φ18	440	240	600	308	170	24	56
65	265	180	145	120	18	4×φ18	477	280	692	363	197	38	80
80	280	195	160	135	20	8×φ18	540	282	759	381	325	40	130
100	300	215	180	155	20	8×φ18	638	282	815	381	325	50	150
125	325	245	210	185	22	8×φ18	638	320	895	381	325	64	152
150	350	280	240	210	24	8×φ23	891	320	993	411	325	80	202
200	400	335	295	265	26	12×φ23	1073	400	1074	460	325	211	308
250	450	405	355	320	30	12×φ25	1284	450	1306	530	405	290	459
300	500	460	410	375	30	12×φ25	1514	560	1557	545	405	430	557
350	550	520	470	435	34	16×φ25	1812	640	1790	577	445	363	886
400	600	580	525	485	36	16×φ30	1904	720	1945	617	445	865	1162
500	700	705	650	608	44	20×φ34	2305	750	2341	755	530	823	-

外形及连接尺寸图

外形及连接尺寸表

SZ40H-16C、SZ940H-16C (mm)

DN	L	D	D1	D2	b	z×φd	H开	Do	M	L1	L2	重量/kg
DN	L	D	D1	D2	b	z×φd	H开	Do	M	L1	L2	SZ40	SZ940
50	250	160	125	100	16	4×φ18	440	240	600	308	170	24	56
65	265	180	145	120	18	4×φ18	477	280	692	363	197	38	80
80	280	195	160	135	20	8×φ18	540	282	759	381	325	40	130
100	300	215	180	155	20	8×φ18	638	282	815	381	325	50	150
125	325	245	210	185	22	8×φ18	638	320	895	381	325	64	152
150	350	280	240	210	24	8×φ23	891	320	993	411	325	80	202
200	400	335	295	265	26	12×φ23	1073	400	1074	460	325	211	308
250	450	405	355	320	30	12×φ25	1284	450	1306	530	405	290	459
300	500	460	410	375	30	12×φ25	1514	560	1557	545	405	430	557
350	550	520	470	435	34	16×φ25	1812	640	1790	577	445	363	886
400	600	580	525	485	36	16×φ30	1904	720	1945	617	445	865	1162
500	700	705	650	608	44	20×φ34	2305	750	2341	755	530	823	-
