DZ40Y、DZ940Y型PN16法兰连接低温闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DZ40Y、DZ940Y

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体： LC3、LCB、LCC、1Cr18Ni9Ti铬镍钛钢

密封： LC3、LCB、LCC、1Cr18Ni9Ti铬镍钛钢

压力： 1.6MPa, 2.5MPa

温度： LC3:-101;≥LCB:≥-46;LCC≥-46;1Cr18Ni9Ti:≥-196;

作用：低温闸阀

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

D Z 4 0 Y-16 C

D ---------------------- 阀的第二功能（如：低温）

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

Y ---------------------- 阀的密封材质（如：硬质合金）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 (MPa)	适用温度 (℃)
型号	PN	工作压力 (MPa)	适用温度 (℃)
DZ40Y-16	16	1.6	LC3:-101;≥LCB:≥-46;LCC≥-46;1Cr18Ni9Ti:≥-196;
DZ40Y-25	25	2.5
DZ40Y-40	40	4
DZ940Y-16	16	1.6
DZ940Y-25	25	2.5
DZ940Y-40	40	4

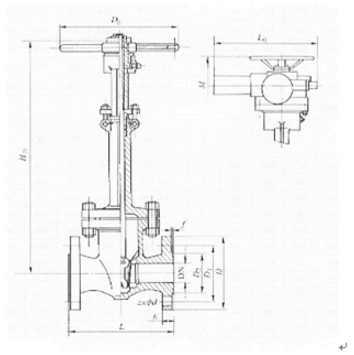

外形及连接尺寸图

外形及连接尺寸表

DZ40Y-16、DZ940Y-16 (mm)

DN	L	D	D1	D2	b	f	z×φd	H开	Do	M	Lo	重量/kg
DN	L	D	D1	D2	b	f	z×φd	H开	Do	M	Lo	DZ40Y	DZ940Y
50	250	160	125	100	16	3	4×φ18	525	240	620	478	24	54
65	265	180	145	120	18	3	4×φ18	570	280	710	560	32	80
80	280	195	160	135	20	3	8×φ18	657	280	780	706	40	126
100	300	215	180	155	20	3	8×φ18	779	320	894	706	55	152
125	325	245	210	185	22	3	8×φ18	779	320	900	706	58	158
150	350	280	240	210	24	3	9×φ23	866	320	1052	736	81	222
200	400	335	295	265	26	3	12×φ23	1205	400	1250	785	220	208
250	450	405	355	320	30	3	12×φ25	1422	450	1445	938	302	456
300	500	560	410	375	30	4	12×φ25	1652	560	1690	953	452	557
350	550	520	470	435	34	4	16×φ25	1842	640	1900	1022	618	888
400	600	580	525	485	36	4	16×φ30	2075	720	2110	1062	863	1122

主要零部件材料表

型号	材料
	阀体、阀盖、闸板、支架	填料	手轮	阀杆螺母	阀杆	垫片
DZ40Y-16	LC3、LCB、LCC、1Cr18Ni9Ti	浸四氟乙烯石棉绳	QT450-10	ZCuAll0Fe3	1Cr18Ni9Ti	低温石棉
DZ40Y-25
DZ40Y-40
DZ940Y-16
DZ940Y-25
DZ940Y-40
