DKZ40H/Y、DKZ60Y型PN16真空闸阀
性能参数
外形尺寸与规格重量
其他主要参数

规格参数

型号： DKZ40H、DKZ40Y、DKZ60Y

类别：闸阀

结构：法兰闸阀、楔式闸阀、弹性座封闸阀

壳体： WCB碳钢、Cr5Mo铬钼钢

密封： WCB碳钢、Cr5Mo铬钼钢

压力： 1.6MPa、2.5MPa、4.0MPa、6.3MPa

温度：更新中…

作用：真空闸阀

标准：国标

产品特点更新中…

适用介质更新中…


产品图

型号说明

DK Z 4 0 H-16 C

DK --------------------- 厂标

Z ---------------------- 闸阀

4 ---------------------- 阀的连接方式（如：法兰）

0 ---------------------- 阀的结构（如：弹性闸阀）

H ---------------------- 阀的密封材质（如：Cr13系不锈钢）

16 --------------------- 阀的公称压力（如：1.6MPa）

C ---------------------- 阀的材质（如：碳钢）

主要性能

型号	PN	工作压力 (MPa)

DKZ40H-16C~63	16~63	1.6~6.3
DKZ40Y-16I~63I
DKZ60Y-16C~63

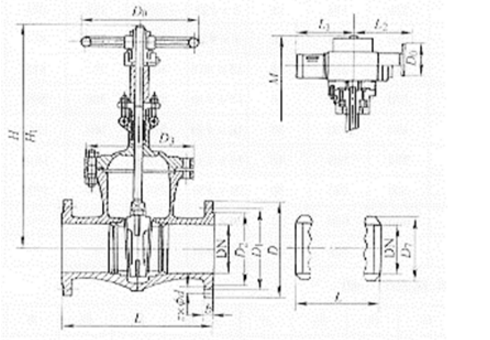

外形及连接尺寸图

外形及连接尺寸表

DKZ40H-16C、DKZ40Y-16I、DKZ60Y-16C (mm)

DN	L	D	D1	D2	b	z×φd	D3	D7	H	H1	Do	重量/kg
50	250	160	125	100	16	4×φ18	165	80	344	405	240	24
65	265	180	145	120	18	4×φ18	185	95	377	448	280	32
80	280	195	160	135	20	8×φ18	205	114	415	505	280	39
100	300	215	180	155	20	8×φ18	232	140	473	588	280	48
150	350	280	240	210	24	8×φ23	265	182	550	680	320	77
200	400	335	295	265	26	12×φ23	400	240	815	1041	450	208
250	450	405	355	320	30	12×φ25	475	298	969	1244	450	289
300	500	460	410	375	30	12×φ25	530	350	1145	1474	560	445
350	550	520	470	435	34	16×φ25	610	402	1300	1682	640	636
400	600	580	525	485	36	16×φ30	710	458	1450	1886	720	852
450	650	640	585	545	40	20×φ30	710	530	1597	2081	800	1046
500	700	705	650	608	44	20×φ34	850	560	1755	2295	950	823
600	800	840	770	718	48	20×φ41	1015	-	-	-	-	-

主要零部件材料表

型号	材料
	阀体、阀盖、闸板	填料	填料垫	手轮	阀杆螺母	阀杆
DKZ40H-16C~63	WCB	柔性石墨	AL	QT450-10	ZCuAll10Fe3	1Cr13
DKZ40Y-16I~63I	Cr5Mo
DKZ60Y-16C~63	WCB

DKZ40H/Y、DKZ60Y型PN16真空闸阀CAD图纸下载
